Схема УКВ-ЧМ Радио-приемный тракт

Приемный тракт построен по классической супергетеродинной схеме с высокой ПЧ. В отличие от получивших широкую популярность у радиолюбителей УКВ ЧМ приемных трактов с низкой ПЧ на основе микросхем К174ХА34 или аналогичных, этот, субъективно, обеспечивает более высокое качество приема, свободное от шумов и тресков, вызванных работой системы сжатия девиации, и более приспособлен для построения УКВ ЧМ тюнера для аудиоцентра. Хотя он более сложен в настройке.


Приемник может работать в диапазоне 65-73 МГц или 88-108 МГц, реальная чувствительность при отношении сигнал/шум 26 дб не хуже 30 мкВ/м. Выходное напряжение 34-150 мВ.

Принципиальная схема показана на рисунке.

Принцип работы и сборка

Радиотракт выполнен на двух микросхемах и не имеет транзисторных каскадов. Преобразователь частоты собран на высокочастотной микросхеме К174ПС1, способной работать на частотах до 400 МГц. Это обстоятельство дает возможность сделать два варианта тракта на диапазон 65-73 МГц и на диапазон 88-108 МГц, или выполнить на его основе двухдиапазонный вариант, а также вариант, принимающий звуковое сопровождение некоторых теле-каналов.

Сигнал из антенны W1, роль которой может выполнять как телескопический штырь, так и просто отрезок монтажного провода, поступает на входной контур L1C2C3VD1, который в процессе настройки на станцию перестраивается при помощи варикапа VD1. Через катушку связи L2 сигнал поступает на вхрд, балансного преобразователя частоты микросхемы К174ПС1. Входного УРЧ в схеме нет, но его несложно ввести, включив мееду контуром и антенной транзисторный каскад, (резонансный или широкополосной).

Гетеродинный контур L3, С15, С5, VD2, он перестраивается путем изменения емкости варикапа VD2. Конденсаторы С6, С7, С8 работают в цепи обратной связи гетеродина. Цепь R4 С 1.1 служит для подачи на варикап напряжения ошибки, вырабатываемого системой АПЧГ. Настройка производится изменением напряжения Uh в пределах от нуля до 6В, которое можно подавать от простого потенциометра или от другого органа настройки.

Сигнал промежуточной частоты выделяется в контуре L4C12, его частота 6,5 МГц. Выбор пал; именно на эту частоту, потому что это вторая ПЧ звука телевизоров, и в широкой продаже часто встречаются полосовые фильтры на эту, частоту (от телевизоров УСЦТ), в то время, как фильтры на 10,7 МГц большинству радиолюбителей, практически не доступны.

Сигнал ПЧ дополнительно выделяется пьезокерамическим фильтром Z1 и поступает на тракт промежуточной частоты на микросхеме А1 — К174УР3, эта микросхема содержит усилитель-ограничитель ПЧ, частотный детектор, систему формирования напряжения ошибки для АПЧГ, а также предварительный У34.

Контур L6C19 настроен на ПЧ и работает в фазосдвигающей цепи частотного демодулятора и системы АПЧГ. Сигнал ЗЧ выделяется на выводе 8 А1, а напряжение АПЧГ на выводе 10. Затем это напряжение интегрируется цепью R9, С23, R10 и после, полученное напряжение ошибки поступает через R4 на варикап.

Это напряжение поступает на анод варикапа, поэтому его увеличение вдет к снижению общего напряжения на нем и к увеличению его емкости, в то время как увеличение напряжения настройки Uh приводит к снижению емкости. В результате напряжение ошибки частично корректирует напряжение на варикапе и таким образом поддерживает точную настройку на станцию. При необходимости АПЧГ можно отключить замкнув R10;

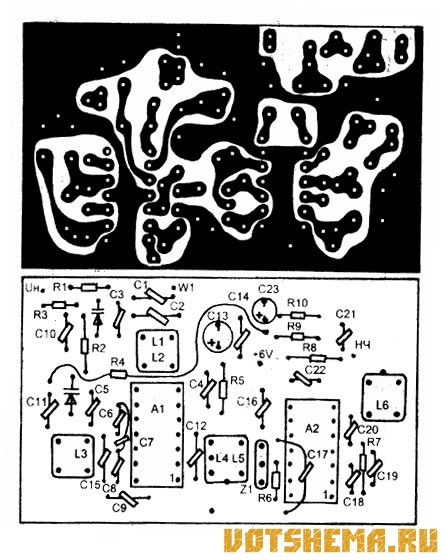

Схема УКВ-ЧМ Радио-приемный трактДля намотки всех катушек используются каркасы от контуров KB диапазонов приемника "Нейва", для L1-L3 без экранов, для L4-L6 с экранами; Более того, нужно переделать подстроечники для L1-L3, необходимо из Пластмассовой арматуры с резьбой вытащить ферритовый сердечник и взамен его вставить такой же длины отрезок алюминиевой проволоки от провода, который используется для выполнения внутренней проводки в квартирах. Для L4-L6 переделок не требуется. Вместо них можно использовать контура СМРК телевизоров УСЦТ, переделанных таким же образом, но для этого потребуется немного изменить разводку платы (они шире).

Для диапазона 65-73 МГц катушки L1 и L3 должны содержать 10-12 витков ПЭВ 0,31, для диапазона 88-108 МГц — 5-6 витков того же провода. Катушка связи L2 наматывается на L1 и для первого диапазона она содержит 3 витка; а для 88-108 МГц — 1,5-2 витка.

Катушка L4 содержит 33 витка, a L5 намотана на неё и содержит 6 витков, провод ПЭВ 0,12 Катушка L8 содержит 15 витков ПЭВ 0,12.
Пьезокерамический фильтр — полосовой фильтр на 6,5 МГц от СМРК (на микросхеме К174УР4) телевизора УСЦТ, например ФП1П8-63-02, ФП1П8-62-02 (фильтры с маркировкой "ФП1Р8-И использовать нельзя).



Настройка

Для настройки нужно выход тракта подключить к любому УЗЧ, например к линейному входу магнитофона! Затем нужно выпаять R5 и подать напряжение 6В (но будет поступать только на А2). При этом в динамике контрольного УЗЧ должно немного усилится шипение. Затем нужно прикоснуться пинцетом к входу фильтра Z1, предварительно отключив его от L5 (при этом шумы усилятся) и найти такое положение сердечника L6, при котором шумы будут минимальными, а постоянные напряжения на выводах 8 и 16 А2 будут равны.

После этого нужно восстановить соединение Z1 с L5 и впаять на место R5 и подключить антенну. При этом шумы в динамике усилятся, и даже может прослушиваться прием какой либо радиостанции. Вращая подстроечник L4 нужно добиться максимальных шумов (или максимальной громкости приема), при необходимости нужно подобрать емкость С12.

Настройку L4, С12 можно считать правильной, если если при небольшом вращении сердечника L4 влево или вправо шум будет ослабевать.

После настройки УПЧ можно перейти к настройке преобразователя частоты. Необходимо изменяя напряжение настройки Uh от нуля до 6В вольт попытаться настроить приемник на станцию (если этого сделать невозможно, нужно подстроить L3, и при необходимости подобрать С15, будет проще, если временно отключить АПЧГ замкнув R10.

Затем после того, как настройка на станцию, будет произведена нужно подстроить входной контур, и потом, последовательно подстраивая входной и гетеродинный контура уложить диапазон в нужные границы по образцовому приемнику, (так, чтобы принимались все станции, которые принимает образцовый приемник). На этом настройка заканчивается.
