Микросхема MC1496

Микросхема выпускается фирмой Motorola, представляет собой балансный модулятор -демодулятор. Она предназначена для применения в связной технике, - в амплитудных модуляторах, преобразователях частоты, демодуляторах, FM -детекторах, фазовых и синхронных детекторах. Микросхема выпускается в двух вариантах корпусов, - МС1496Р в корпусе DIP14, в МС1496В в корпусе SO-14.

Параметры:

1. Напряжение питания двуполярное, разность между +VCC и -VCC не более ... 30 V.
2. Потребляемый ток не более....... 10 mА.
3. Наибольшая частота .... 300 MHz.
4. Коэффициент передачи сигнала при уровне сигнала 100 mV на частоте 1 kHz .... 2,5-3,5.
5. Входное сопротивление/емкость сигнального входа ......... 200kOm/2pF.
6. Подавление опорного сигнала
- на частоте 500 kHz.....65 dB.
- на частоте 10 MHz......50 dB.
7. Выходное сопротивление / емкость ...... 40 kOm / 5 pF.

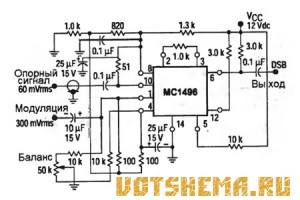

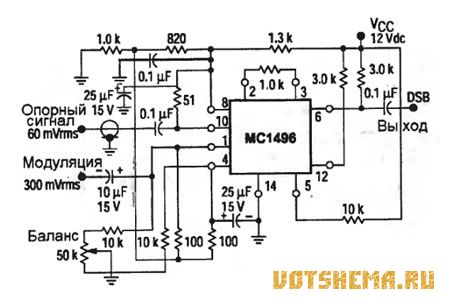

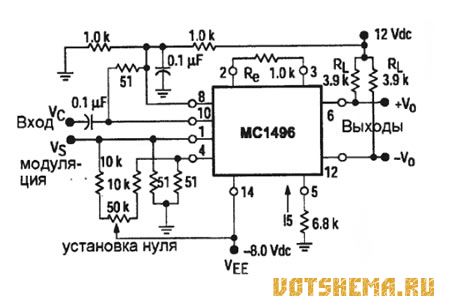

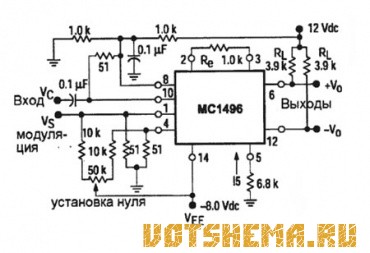

Схема формирователя DSB - сигнала, с однополярным питанием от от источника 12V.
Микросхема MC1496
