Схема частотомера на ИВ-27М

В широкой продаже часто встречаются многоразрядные электролюминесцентные индикаторы, рассчитанные на динамическую индикацию. Преимущество таких индикаторов, главным образом, в их цене и в доступности (стоимость тринадцатиразрядного ИВ-27М равна стоимости светодиодного индикатора на один разряд). Предлагаемая схема частотомера разработана именно под ИВ-27М. Частотомер шестиразрядный, имеет два предела измерения : до 1 Мгц, с точностью 1 Гц , и до 50 Мгц с точностью 100 Гц.

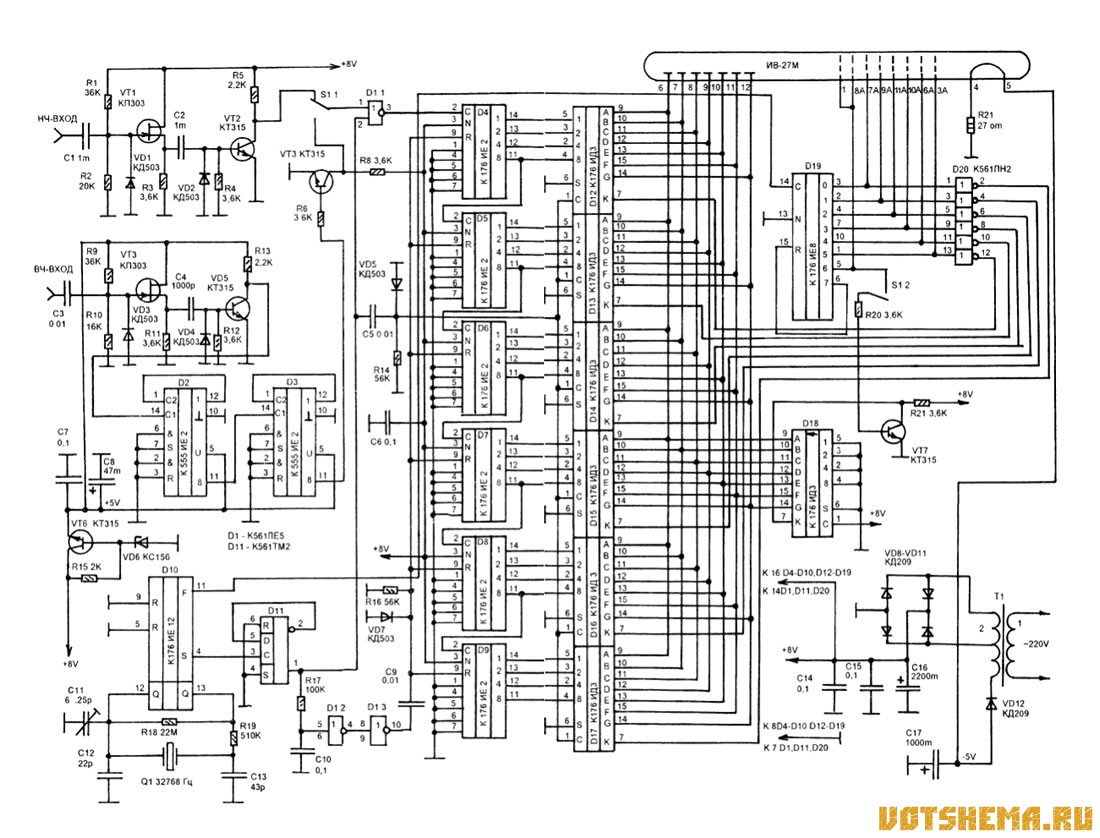

Чувствительность входов 300 мВ, входные сопротивления 10 кОм. Принципиальная схема показана на рисунке. Сигналы до 1 Мгц подаются на вход НЧ, до 50 Мгц— на вход ВЧ. Выбор входов производится переключателем S1, в показанном на схеме положении включен НЧ вход, при этом импульсы с усилителя-формирователя на транзисторах VT1-VT2 поступают непосредственно на входной коммутатор на D1.1. В противоположном положении S1 включен ВЧ вход.

В этом случае импульсы с выхода формирователя на VT4-VT5 сначала поступают на высокочастотный делитель на микросхемах D2 и D3 , который делит частоту на 100, а затем уже на входной коммутатор. Частота 50 Мгц в таком режиме ограничена только граничной частотой микросхем К555ИЕ2. Если вместо этих микросхем использовать К155ИЕ2 граничная частота будет ниже — до 30 Мгц. Если сделать делитель на более высокочастотных микросхемах, то можно измерять до 100 Мгц.

Импульсы с выхода D1.1 поступают на шестиразрядный счетчик на микросхемах D4-D9 с дешифраторами на D12-D17. Каждая из микросхем D4-D9 работает в десятичном режиме счета.

Динамическая индикация реализована при помощи счетчика D19. На его вход поступают импульсы частотой 1024 Гц с выхода "F" D10. Все выходы дешифраторов D12-D17 включены параллельно, и подключены к сегментным анодам газоразрядного индикатора. Выходы дешифраторов имеют возможность переходить в отключенное состояние при подаче логической единицы на вывод 7.

Счетчик D19 поочередно на эти входы разных дешифраторов подает нули (единицы с выхода D19 инвертируются при помощи D20) , таким образом, что в любой момент времени включены выходы только одного дешифратора, а выходы всех остальных выключены. Одновременно единица (до D20) поступает на соответствующую сетку того разряда, дешифратор которого включен. Таким образом последовательно отображается шесть цифр, но благодаря инерционности зрения кажется что все цифры горят одновременно.

Из тринадцати разрядов ИВ-27М используется только шесть, по этому для индикации высокочастотного режима включаются еще два младших разряда, в которых всегда нули. В них показания не меняются, но они позволяют считывать результат измерения на ВЧ не умножая его на 100 (вместо "Х100" добавлено еще два нуля).

Для этого служит дешифратор D18, на его входы постоянно подаются нули и при включении его выходов на них имеется семисегментный код цифры "0". При этом счетчик D19 включает сетки двух младших разрядов, роль инвертора, в данном случае выполняет VT7.

Устройство управления выполнено на D10, D11, D1.2, D1.3. Микросхема D10 вырабатывает импульсы частотой 1 Гц для управления режимом измерения, и импульсы 1024 Гц для динамической индикации.

Допустим, триггер D11 находится в единичном состоянии. При этом коммутатор D1.1 закрыт и импульсы на вход счетчика не поступают. При поступлении первого импульса на вход С D11 устанавливается в нулевое положение и D1.1 открывается, идет счет входных импульсов. Затем, на D11 поступает следующий импульс и D11 устанавливается в единичное состояние.

При этом D1.1 закрывается и счет входных импульсов прекращается. Одновременно цепью C5R14 формируется короткий импульс, который поступает на выводы 1 дешифраторов D12-D17 и записывает результат измерения в их регистры.

Затем после этого импульса, через время, установленное цепью R17C10, при помощи цепи C9R16 формируется второй такой импульс, который обнуляет счетчики D4-D9. Таким образом показания частотомера меняются через каждые две секунды.

Источник питания — не стабилизированный, на трансформаторе Т1. Трансформатор взят готовый импортный (предположительно китайский) - 230V / 2X6V / 300 mА. Напряжения 8В для ИВ-27М недостаточно, поэтому катод питается отрицательным напряжением.

Индикатор ИВ-27М имеет выводы с обеих сторон баллона, поэтому выводы с торца, на котором 15 выводов обозначены на схеме без буквы, а выводы с торца на котором 11 выводов — с буквой А. Отсчет выводов как у любой лампы — повернуть к себе торцом и считать по часовой стрелке от отсутствующего вывода (большой разрыв между первым и последним выводами).
