Схема радиотелефонного кодера

Существует множество устройств, использующих в качестве кодера-декодера микросхемы КР1506ХЛ1 и КР1506ХЛ2. Действительно, это самый доступный комплект "кодер-декодер", который можно приобрести в свободной продаже. Хочу предложить схему еще одного устройства на основе этих микросхем - схему наборного узла для радиотелефона, использующего кодовые последовательности этих микросхем. Достоинство, по сравнению с простым импульсным набором, который используется в большинстве дешевых беспроводных телефонах, и практически во всех опубликованных любительских конструкциях, в том, что телефон распознает и реагирует исключительно на свою "трубку", обеспечивая защиту телефонной линии от использования при помощи другой однотипной трубки.

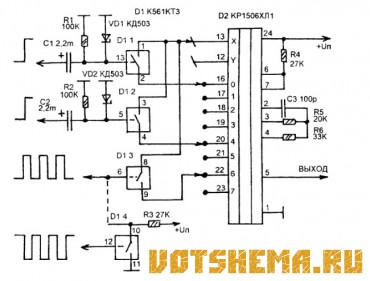

Принципиальная схема кодера, который располагается в носимой трубке показана на рисунке 1. Микросхема КР1506ХЛ1 включена по схеме для формирования кодовых посылок, которые в её типовом использовании служат для переключения телепрограмм. В данном случае передается всего три кодовые последовательности.

При включении режима - трубка снята, логический единичный уровень от схемы - трубки поступает на С2. В результате на 5-м выводе D1.2 формируется положительный импульс, который открывает ключ D1.2 и включает одну из команд, которая длится менее секунды (время зарядки С2 через R2). В течении этого времени, соответствующая кодовая последовательность с вывода 5 поступает на модулятор передатчика и передается в эфир. Приемное устройство базового блока, расшифровав эту команду включает режим "линия занята".

Набор номера производится подачей наборных импульсов от микросхемы-номеро-набирателя трубки на вывод 6 D1.3 (если импульсы отрицательные - на выв. 12 D1.4). Ключ D1.3 замыкается в соответствии с этими импульсами и в эфир передаются пачки кодовых импульсов, число которых соответствует набираемому номеру.

В режиме "отбой" положительное напряжение поступает на С1. В результате включается другая команда, которая расшифровывается приемным устройством и включает базовый блок в режим отбоя.

Таким образом имеются три разные кодовые последовательности, одна для занятия линии, вторая для набора номера, и третья для отбоя. Учитывая то, что микросхема предназначена для переключения 16-ти программ, возможно формирование 16-ти различных кодовых посылок (8+8 - первые восемь посылок формируются замыканием входов "0-7" на координатный вход "X", вторые восемь замыканием этих же входов на координатный вход "У). Напряжение питания +Un кодера, лежит в пределах 5...9В. Выходные импульсы положительные.

Принципиальная схема декодера показана на рисунке 2.

Импульсный сигнал отрицательной полярности с выхода радиоприемного тракта поступает на последовательный порт микросхемы D2 - КР1506ХЛ2. Частота тактового генератора стабилизирована кварцевым резонатором на 4 Мгц (на выв.23). Цепь R1C1 служит для установки микросхемы в состояние "включено" при подаче питания.

Рис.2
Схема радиотелефонного кодера

При поступлении кодового сигнала на адресных выходах микросхемы D2 устанавливается соответствующий двоичный код. Этот код преобразуется в десятичный дешифратором-мультиплексором D3. В результате один из его ключей оказывается открытым. Для того, чтобы единичный уровень на выходе этого ключа держался только во время передачи команды служит детектор на VD1, С3, R7. Работает он таким образом : во время отсутствия команды на выводе 17 D2 имеется логическая единица.

При поступлении команды на этом выводе появляются импульсы, такие же как входные. В результате при отсутствии командной посылки С3 заряжен через R7 и на входе D1.1 имеется единица, на выходе ноль. Этот ноль поступает на вход X мультиплексора D3 и фактически блокирует его (при любом положении на любом выходе нуль). Как только начинается кодовая посылки, первым же импульсом диод VD1 разряжает С3, и в дальнейшем, в течении всей кодовой посылки он не успевает зарядиться через R7.

Таким образом пока на вход поступают кодовые импульсы на входе D1.1 держится нулевой уровень. А на его выходе - единица, и соответственно, на включенном выходе мультиплексора тоже держится в течении этого времени единица.

Декодер рассчитан на схему телефонного аппарата, в котором функции импульсного ключа и разговорного ключа совмещены, то есть набор номера происходит периодическим отключением разговорного узла от линии, а не размыканием и замыканием её. По-этому выход у схемы один - на импульсно-разговорный ключ (И.Р.К.).

В момент поступления сигнала занятости линии (снятие трубки) положительный импульс поступает на вывод 1 D1.2. В результате RS-триггер на D1.1 и D1.2 устанавливается в нулевое положение и на выходе D1.4 устанавливается единица, которая открывает ключ И.Р.К. В процессе набора номера наборные импульсы поступают на вывод 8 D1.4 и напряжение единичного уровня на входе ключа прерывается отрицательными наборными импульсами.

В режиме отбоя положительный импульс поступает на вывод 6 D1.3, в результате триггер переводится в единичное состояние и на выходе D1.4 устанавливается логический ноль, ключ И.Р.К. размыкается и линия переводится в состояние отбоя.

Напряжение питания декодера лежит в пределах 11-15В (номинал 12В).
