Схема беспроводного телефона FF-650

Данный беспроводной телефон относится к классу недорогих аппаратов, работающих в частотном диапазоне 46-49 Мгц. Дальность действия не превышает 100 метров, поэтому аппарат пригоден в качестве домашнего или офисного беспроводного телефона. Несмотря на невысокую дальность аппарат имеет шифратор, исключающий набор номера с носимого блока другого аналогичного аппарата. Радиочастотный тракт сделан по схеме с одним преобразованием частоты. Принципиальные схемы приемных трактов носимого блока и стационарного построены по сходным схемам.

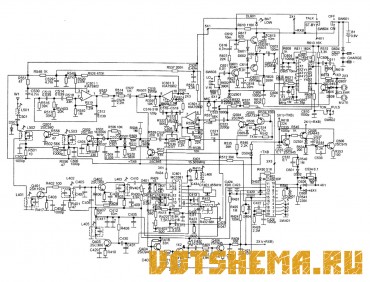

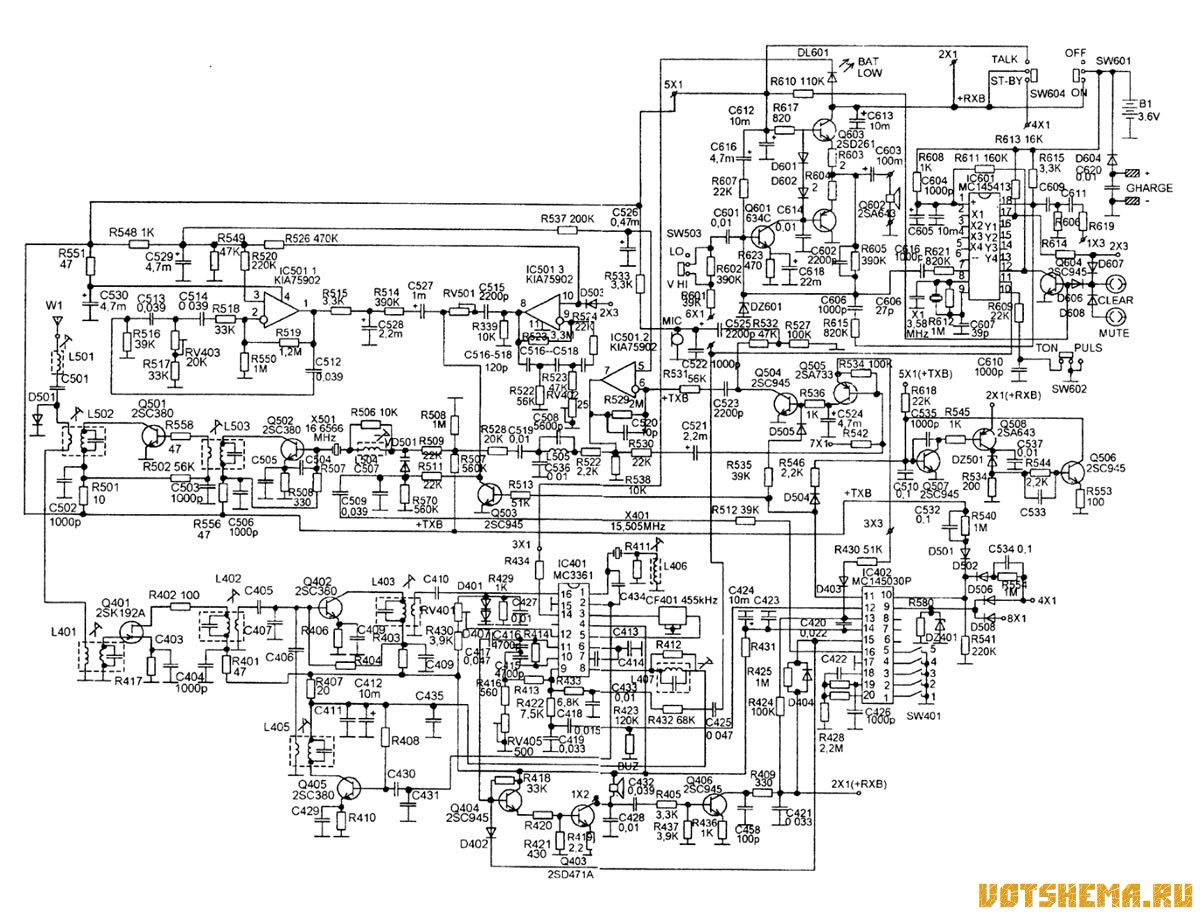

Рассмотрим схему носимого блока (трубки). Сигнал из антенны поступает на первый каскад УРЧ на полевом транзисторе Q401. Входной контур L401 включен непосредственно в затворную цепь этого транзистора. Преобразователь частоты сделан на транзисторе Q402, а гетеродин на Q405. Входная частота равна 46,97 Мгц, частота гетеродина получается утроением частоты кварцевого генератора микросхемы IC401 - на 15,505 Мгц.

В результате частота гетеродина равна 46,515 Мгц. Промежуточная частота 455кгц выделяется на контуре L403 и поступает на вход микросхемы IC401 - МС3361, полным аналогом которой является отечественная микросхема КС1066ХА2 (КФ1066ХА2). Микросхема имеет собственный преобразователь частоты, но в данной схеме он работает как первый каскад УПЧ. Основная селекция ложится на пъезофильтр CF401. Контур L407 работает в фазосдвитающей цепи частотного детектора микросхемы.

Включение в работу (TALK - SW604) запускает низкочастотный генератор на операционном усилителе IC501.1. Он вырабатывает синусоидальные колебания частотой 35 Гц. Если ключ Q503 закрыт эти сигналы поступают на модулятор на варикапе D501 и передаются, посредством ЧМ передатчика на Q501 и Q502, на базовый блок.

В базовом блоке из общей суммы НЧ сигналов этот сигнал выделяется селективным усилителем IC202.4. При наличии этого сигнала на выходе IC202.2 устанавливается логический нуль, который поступает на ключ Q106 включающий электромагнитное реле Р1, переводящее своими контактами К1 линию в занятое состояние.

При разговоре сигналы от микрофона MIC поступают на усилитель на IC501.2 и далее на варикап. Номеронабиратель сделан на микросхеме IC601. Кнопки подключаются к координатным выводам Х1-Х4 и Y1-Y4. Наборные импульсы поступают на IC501.3 и далее на частотный модулятор передатчика.

Шифратор включается высоким уровнем на выводе 10 IC402. Шифратор IC402 формирует импульсную последовательность, которая с 16-го вывода IC402 поступает на модулятор передатчика. Код шифратора устанавливается модульным переключателем SW401.

В базовом блоке сигнал шифратора поступает с выхода микросхемы приемного узла - 1С 101 на 12-й вывод дешифратора на микросхеме IC201. Код этого шифратора устанавливается модульными переключателями DIP SW и должен соответствовать, тому что установлен в носимом блоке. Если этот код соответствует установленному, сигнал разрешения поступает от декодера на 6-й вывод тонального детектора на IC103. На третий вывод 1С 103 поступают наборные импульсы.

В результате на 8-м выводе IC103 формируются наборные импульсы, которые поступают на Q105, прерывающий питание обмотки электромагнитного реле Р1, передавая, таким образом наборные импульсы в телефонную линию.

При поступлении вызывного сигнала от линии открывается транзистор оптрона РС171. В результате на выходе ОУ IC202 базового блока устанавливается низкий логический уровень, который открывает ключ Q205, подающий питание на передатчик на транзисторах Q201 и Q202. В тоже время нуль поступает на 13-вывод IC201, которая теперь работает как шифратор, и импульсы с её вывода 16 поступают на модулятор.

Одновременно снимается блокировка с IC202.3 и IC202.3 начинает генерировать импульсы частотой 40Гц, которые управляют работой генератора вызывного синусоидального сигнала частотой 2 кГц на транзисторе Q203 изменяя его коллекторное напряжение.

В носимом блоке кодовая импульсная последовательность поступает с выхода радиотракта на 12-й вывод IC402, которая теперь работает дешифратором. Если код совпадает с записанным на выв. 15 IC402 устанавливается единица и включается вызывное устройство на Q404-Q403-BUZ.

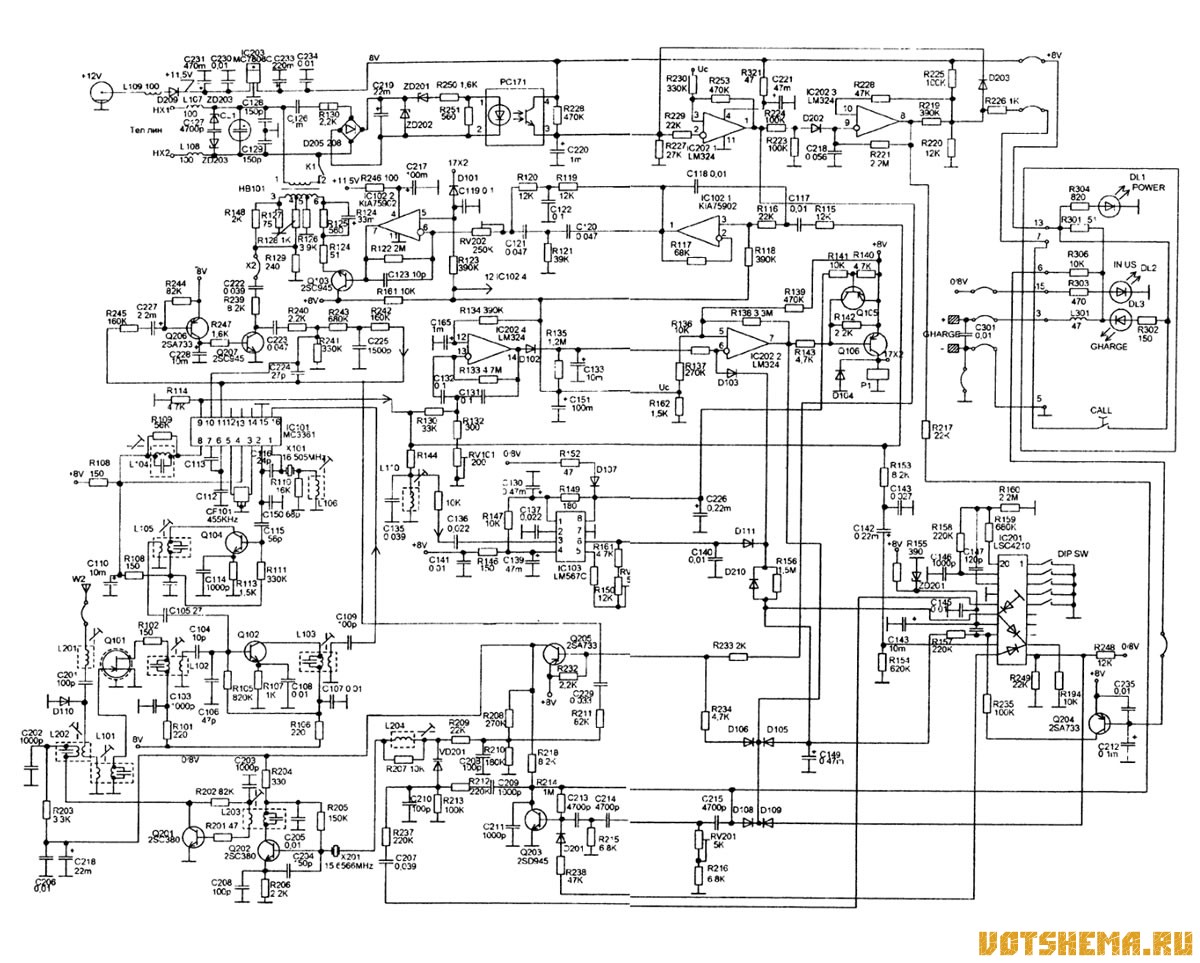

Схема базового блока
Схема беспроводного телефона FF-650
