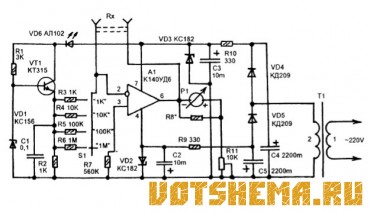

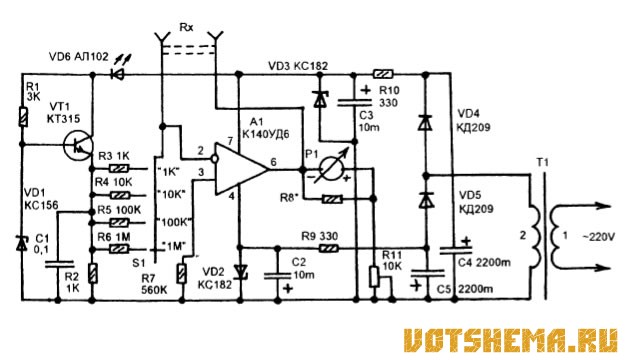

Схема линейного омметра

Большинство промышленных и самодельных омметров имеют неравномерную шкалу, растянутую с одной стороны и сильно сжатую с другой. Точность измерения при этом получается невысокой, не говоря уже о том, что получается очень сложная калибровка при самостоятельном изготовлении шкалы. Этот прибор отличается тем, что он имеет линейную шкалу, потому что измерение сопротивления в нем происходит по падению напряжения на этом сопротивлении, а не по току, протекающему через него.


Прибор позволяет измерять сопротивления в четырех интервалах : 0-1 кОм, 1-10 кОм, 10-100 кОм и 100-1000 кОм. Точность измерения зависит от точности сопротивлений резисторов R3-R6. На них поступает напряжение от стабилизатора на транзисторе VT1. Резисторы при выборе предела измерения переключаются переключателем S1, при этом выбранный резистор и измеряемое сопротивление Rx образуют делитель напряжения.

Измерение падения напряжения на Rx производится при помощи операционного усилителя А1. Сопротивление Rx включается в цепь его ООС по постоянному току, совместно с выбранным резистором (R3-R6) определяет коэффициент усиления этого ОУ по постоянному току. Роль индикатора выполняет вольтметр, выполненный на микроамперметре Р1 и резисторах R8 и R11.

Питается омметр от сети переменного тока через понижающий трансформатор Т1. Источник питания двухполярный, но поскольку трансформатор имеет только одну вторичную обмотку без отвода, выпрямитель пришлось сделать по однополупериодной схеме на диодах VD4 и VD5. Диод VD4 выделяет положительные полуволны переменного напряжения и создает, таким образом положительное напряжение, диод VD5 - выделяет отрицательные полуволны и формирует отрицательное напряжение. Роль двухполярного стабилизатора выполняют стабилитроны VD2 и VD3 совместно с резисторами R9 и R10.

Трансформатор Т1 - готовый, его вторичная обмотка вырабатывает переменное напряжение 12В.
