Схема приемника прямого преобразования 28 МГц

Приемник предназначен для приема SSB в низкочастотном участке диапазона 28 Мгц. Полоса пропускания 3000 Гц. Нерабочая боковая полоса не подавляется. Чувствительность приемного тракта при отношении сигнал/шум 10 дб не хуже 0,3 мкВ. Принципиальная схема приемника показана на рисунке. Сигнал от внешней антенны через "Г'-образный полосовой фильтр, состоящий из контуров L1C1 и L2C2, настроенный на принимаемый диапазон частот, поступает на смеситель на двух полевых транзисторах VT1 и VT2.

Канал каждого из этих транзисторов открывается если напряжение на его затворе более напряжения отсечки, то есть на пиках положительных и отрицательных полуволн гетеродинного напряжения.

Таким образом, суммарная проводимость этой пары транзисторов увеличивается два раза за время одного полупериода гетеродинного напряжения.

В результате эта пара транзисторов работает как ключ, открывающийся с частотой, равной удвоенной частоте гетеродинного управляющего напряжения. Если эта частота оказывается близкой к частоте принимаемого сигнала, то на выходе этого ключа, в цепи его нагрузки выделяется разность этих частот. Роль фильтра, ограничивающего полосу пропускания на уровне 3000 гц выполняет "П"-образный ФНЧ на L3 и С7, С8.

Применяемый в этом приемнике смеситель на двух полевых транзисторах имеет существенные преимущества по сравнению с более распространенными, в технике прямого преобразования, смесителями на двух встречно-параллельно включенных диодах. Во-первых этот смеситель отличается очень малой степенью проникновения гетеродинного напряжения во входные цепи, и практически, не детектирует паразитные AM сигналы.

Достигнуто это благодаря тому, что каналы полевых транзисторов представляют собой линейные сопротивления, а для детектирования AM сигнала требуется элемент с явной нелинейностью. Во-вторых собственные шумы смесителя очень малы, по двум причинам: по тому что полевые транзисторы вообще относятся к малошумящим элементам, и по тому что через их каналы протекает лишь слабый ток сигнала.

Практически уровень шума не превосходит уровень шума обычного резистора, с сопротивлением, равным сопротивлению открытого канала полевого транзистора.

Для того, чтобы от такого смесителя получить наибольший коэффициент передачи необходимо на затворы транзисторов подать некоторое отрицательное напряжение, по отношению к напряжению на истоках. Для того, чтобы это сделать в приемнике с однополярным положительным напряжением питания введен параметрический стабилизатор на VD1 и R2, источник положительного напряжения, которое через контурную катушку L2 поступает на истоки полевых транзисторов. На затворы же этих транзисторов поступает более низкое положительное напряжение, устанавливаемое подстроечным резистором R1. В результате напряжение на затворах получается отрицательным по отношению к истокам, а установить его величину можно подстройкой R1.

После ФНЧ включен предварительный УЗЧ на операционном усилителе А1. Его коэффициент усиления около 1000. С выхода этого ОУ низкочастотный сигнал через регулятор громкости R8 поступает на УМЗЧ на низкочастотной части микросхемы К174ХА10 -А2. Чувствительность этого усилителя устанавливается подбором сопротивления резистора R10. Выходная мощность УМЗЧ составляет около 100 мВт. Нагружен он на головные телефоны сопротивлением 8...50 ом, подключаемые через разъем ТЛФ".

Гетеродин состоит из задающего генератора на транзисторе VT4, выполненного по схеме емкостной трехточки, и удвоителя частоты на транзисторе VT3. Гетеродин вырабатывает напряжение частота, которого в два раза ниже частоты принимаемого сигнала. Таким образом задающий генератор на VT4 вырабатывает напряжение, частота которого в четыре раза ниже частоты принимаемого сигнала.

Такая схема выбрана из расчета обеспечения наибольшей стабильности частоты гетеродина. Частота генерации задающего генератора на VT4 около 7 Мгц позволяет без сильного уменьшения добротности катушки L6 использовать в частото-задающем контуре конденсатор С24 относительно большой емкости, что приводит к уменьшению влияния на частоту настройки этого контура внешних емкостей, что особенно важно при конструировании малогабаритной аппаратуры, предназначенной для работы в полевых условиях.

Частота задающего генератора, в процессе настройки на станцию, изменяется в пределах 7...7,15 Мгц. Этот сигнал с эмиттера VT4 поступает на удвоитель на VT3, в коллекторной цепи которого включен контур C15L5 настроенный на среднюю удвоенную частоту задающего генератора, на 14,15 Мгц. С катушки связи L4 переменное напряжение, частоту которого можно изменять в пределах 14..14,3 Мгц, поступает через подстроечный резистор R9 на первичную обмотку высокочастотного трансформатора Т1, функция которого состоит в том, чтобы создавать противофазные ВЧ напряжения на затворах полевых транзисторов смесителя.

Высокочастотные катушки L1, L2, L4 и L5 намотаны на пластмассовых каркасах диаметром 5 мм с подстроечниками из карбонильного железа - типа СЦР. В качестве заготовок для этих каркасов взяты цилиндрические части от каркасов контуров УПЧИЗ или УПЧЗ чернобелых лампово-полупроводнико-вых телевизоров 70-х годов типа УЛППТ. Цилиндрические части укорочены до длины 15мм и используется только один сердечник на каркас, а не два как в телевизоре.

Катушка L1 содержит 19 витков, L2 - 10 витков с отводом от второго - провод ПЭВ 0,31-0,35. Катушки гетеродина имеют латунные подстроечные сердечники. Каркас катушки L6 имеет диаметр 18 мм, она содержит 6 витков провода ПЭВ 1,5. Намотка с шагом в 3 мм. Катушки L4 и L5 намотаны на одном общем каркасе диаметром 10 мм. L5 содержит 8 витков, a L4 - 4 витка провода ПЭВ 0,6.

Катушки высокочастотного трансформатора намотаны на ферритовом кольце К16X8X6 из феррита 50ВЧ-2. Все обмотки содержат по 12 витков, то есть, нижняя по схеме - 12 витков, верхняя 12+12 (24 с отводом от середины). Провод - ПЭЛШО 0,23. Дроссель L3 намотан на каркасе с броневым сердечником типа СБ-12а, всего 500 витков ПЭВ 0,12.

Налаживание гетеродина. Подбором С22 и С24 установить перекрытие по частоте задающего генератора в пределах 7...7,15 Мгц. Работу генератора можно проверить при помощи ВЧ-вольтметра и частотометра на эмиттере VT4. Контур L5C15 настраивают в резонанс на частоту 14,15 Мгц, по максимуму напряжения на L4. Если это напряжение окажется больше 1,8 В нужно уменьшить число витков L4.

Затем нужно проверить стабильность частоты гетеродина. После одночасового прогрева, за следующий час работы частота гетеродина не должна самопроизвольно изменяться более чем на 200 гц. В противном случае нужно искать причину в неправильном выборе конденсаторов С22 и С24 - с слишком большими ТКЕ. Или материал катушки L6 имеет слишком большой температурный коэффициент линейного расширения. Лучше всего если каркас будет керамическим.

Затем нужно проверить усилитель ЗЧ, сначала УМЗЧ на микросхеме А2, затем предварительный - на А1. Скорректировать усиление УМЗЧ можно подбором сопротивления R8. Входной "Г'-образный контур настраивают по сигналу генератора сигналов на середину диапазона.

При использовании полевых транзисторов КПЗОЗИ напряжение смещения, устанавливаемое резистором R1 должно быть 2,5В. Окончательно скорректировать это напряжение и напряжение гетеродина можно экспериментально по наибольшей чувствительности.

Детали приемника смонтированы на двух печатных платах - ВЧ-НЧ тракт и гетеродин. Платы сделаны из стеклотексталита, фольгированного с обеих сторон. Толщина материала 1,5..2 мм. На рисунках схематически показано расположение деталей и разводка дорожек, расположенных со стороны, противоположной стороне установки деталей. С этой стороны наносится рисунок дорожек и незакрашенная фольга вытравливается.

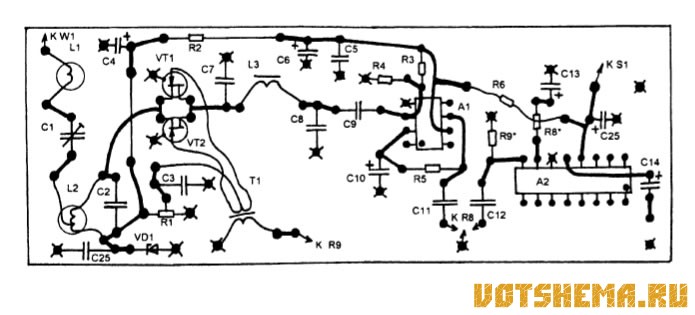

Вид печатной платы ВЧ-НЧ тракта
Схема приемника прямого преобразования 28 МГц

Со стороны установки деталей фольга не вытравливается, закрашивается по всей площади. Эта фольга выполняет роль общего провода и экрана монтажа одновременно. Отверстия, не обозначенные крестиками, со стороны деталей немного зенкуются более толстым сверлом, так, чтобы вокруг каждого из этих отверстий был хотя-бы миллиметр изоляции.

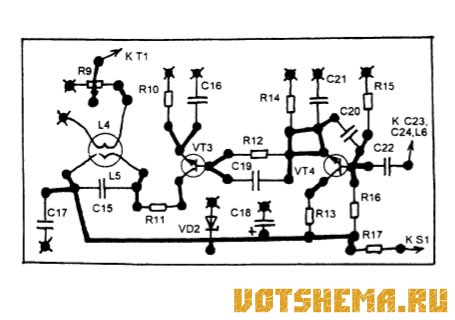

Вид печатной платы гетеродина
Схема приемника прямого преобразования 28 МГц

Отверстия отмеченные крестиком не зенкуются, к ним со стороны деталей припаиваются выводы деталей, соединяемые, таким образом с общим проводом. Катушки ВЧ устанавливаются в отверстия в плате, которые сверлятся таким образом, чтобы полистироловый каркас катушки туго входил в это отверстие. Затем катушка закрепляется клеем "Момент" (можно предварительно смазать этим клеем отверстие и нижнюю часть каркаса катушки).
