Схема автомагнитолы AKF-7265EV

УКВ ЧМ тракт, сделан по супергетеродинной схеме с ПЧ 10,7 Мгц. Высокочастотный преобразователь TU 101 в режиме ТАРЕ блокируется ключом Q101, управляемым сигналом LO/DX с выхода контролера IC301. Для включения питания ЧМ тракта в режиме FM служит ключ на Q123 Q111. Совместно с Q110 они составляют переключатель, которой при логической единице на резисторе R194 включает ЧМ тракт (открывается Q111), или при нуле - включает AM тракт (открывается Q110).


Напряжение настройки ЧМ тракта (как и для AM) формируется из импульсов с изменяющейся скважностью, поступающих с вывода 12 IC301. Эти импульсы, так же как в телевизорах, при помощи ключа (Q112, Q113) и дифференцирующих цепей преобразуются в постоянное напряжение. Для работы формирователя служит источник 10V на стабилитроне D114. Сигнал ПЧ с выхода TU101 поступает через пъезофильтр CF101 на первый каскад УПЧ на Q102, и далее через второй пъезофильтр CF102 на микросхему 1С 101, содержащую усилитель-ограничитель ПЧ, частотный детектор, предварительный УЗЧ, АПЧГ.

В системе АПЧГ работает ключ Q103, который реагирует на напряжение ошибки частотного детектора на выводе 14 1С 101 и передает эту информацию на контроллер IC301, включая подстройку. С выхода микросхемы (вывод 8) ЗЧ сигнал поступает на стереодекодер с пилот-тоном на микросхеме 1С 103. Включение режима "стерео" выполняется ключами Q105 и Q104.

AM тракт сделан на микросхеме IC201. В режиме ТАРЕ его вход блокируется транзистором Q204. УРЧ на транзиторах Q202 и Q203, включенных по каскадной схеме. Затем следуют два контура Т01 и Т02 настроенных на частоту входного сигнала. Перестройка этих контуров по частоте производится двумя варикапами D201 и D202. Напряжение настройки на них поступает через катушки контуров.

Частота гетеродина перестраивается варикапом D203 (контур ТО3). Q201 блокирует антенный вход тракта при наличии больших импульсных помех.
С выхода преобразователя частоты сигнал ПЧ 450 кгц через пъезокерами-ческий фильтр CF02 поступает на УПЧ. Роль переключателей аудиосигналов, поступающих с выхода AM тракта или с стереодекодера ЧМ тракта выполняют диоды D103-D106.

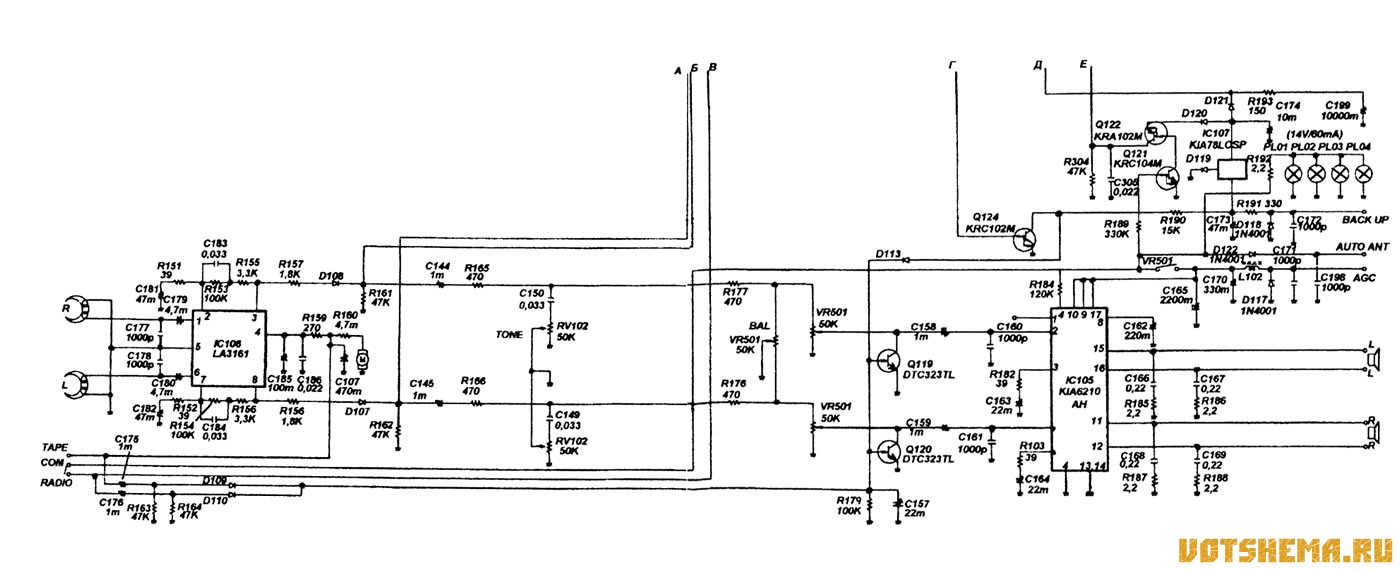

Двухканальный усилитель воспроизведения собран на микросхеме 1С 106 LA3161 по типовой схеме. Микросхема содержит два операционных усилителя с однополярным питанием и стабилизатор напряжения питания. Сигналы от головок поступают на прямые входы этих ОУ, а цепи коррекции включены в цепи ООС между выходами (выводы 3 и 6) и инверсными входами (выводы 2 и 7). Электродвигатель ЛПМ М1 имеет собственный встроенный стабилизатор частоты вращения.

Коммутация выходных сигналов так же как и в радиоприемном тракте производится при помощи диодов, в данном случае D106 и D107. Данная магнитола относится к классу недорогих аппаратов с цифровой системой управления, по-этому регулировки громкости, тембра, баланса здесь пассивные. Регулировки тембра только по ВЧ сдвоенным резистором RV102, который регулирует степень включения конденсаторов С149 и С150 в частотозависимый делитель, состоящий из этих конденсаторов и резисторов R166 и R165.

Затем следует регулятор стереобаланса на одинарном резисторе VR501. Перемещая его движок мы перераспределяем степень шунтирования сигналов ЗЧ в каналах. Регуляторы громкости традиционные - на потенциометрах VR501. Для блокировки ЗЧ тракта в момент переключения режимов TAPE/RADIO" и в процессе перестройки служат ключи на транзисторах Q119 и Q120, блокирующие входы УМ ЗЧ.

УМЗЧ выполнен на четырехканальной микросхеме IC105 - KIA6210, четерехканальные усилители, которой включены попарно по мостовым схемам.
Отсутствие приема в AM или в ЧМ может быть вызвано неиспавностью соотвествующего ключа Q110, Q111, Q123. Так-же эта неисправность может проявляться как прослушивание эфира (с трескотом) одновременно с воспроизведением записи.

Схема автомагнитолы AKF-7265EV

Если радиотракт неработает вовсе (как AM так и ЧМ) может быть неисправность стабилизатора на транзисторе Q109. Отсутствие настройки - при исправной IC301 (есть импульсы на выводе 12) результат неисправности D114, С190, Q112, Q113. Отсутствие звука во всех режимах (при наличии негромкого шипения из динамиков) говорит о неисправности Q124, отсутствие звука в одном из стереоканалов - неисправность соответственно Q119 или Q120.

Неработоспособность УМЗЧ может быть вызвана как неисправностью самой микросхемы 1С 105, так и обрывом R184, в результате чего микросхема находится в режиме "Stand-by".

Не функционирование контроллера может быть вызвано неисправностью стабилизатора 1С 107, пробоем диода D121 (при этом питание на вывод 7 IC303 не поступает). Тоже самое возможно при неисправности Q121 и Q122.

Отстуствие памяти или сбои в работе микроконтроллера могут быть вызваны потерей емкости конденсатора С199 на 100000 мкф.
