Схема многоточечного управления светом

При организации освещения длинных коридоров, складских помещений, требуется система управления светом, при помощи которой можно включать и выключать свет из разных мест помещения. Причем, все выключатели должны быть равнозначными, то есть, любым из них можно как включить, так и выключить свет. Раньше для таких целей применялись сложные схемы из, так называемых, коридорных переключателей.

Сейчас, можно воспользоваться электронным ключом, управляемым D-триггером. Как известно, D-триггер, включенный делителем меняет свое состояние на противоположное каждый раз, как только на его вход «С» подается один импульс.

Поэтому, все выключатели могут быть кнопками без фиксации, включенными параллельно. По стене помещения можно, просто, проложить телефонный кабель и к нему в нужных местах подключить кнопки. Нажатие на любую из кнопок приведет либо к включению, либо к выключению света (зависит от первоначального состояния).

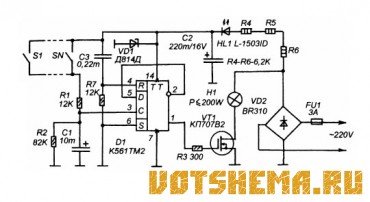

Схема показана на рисунке. Управляется выключатель при помощи набора кнопок S1-Sn, фактическое число которых не ограничено. При нажатии на любую из кнопок происходит зарядка С1 через R1 до логической единицы. При отпускании кнопки - разрядка через R2.

Таким образом формируется импульс, а цепь R1-C1-R2 подавляет дребезг контактов кнопки. Импульс перекидывает триггер в противоположное положение Ключ на полевом транзисторе либо открывается, либо закрывается и управляет лампой Н1. Чтобы, в случае перепада сетевого напряжения, триггер не установился в произвольное состояние и это не привело к включению света, есть цепь С3-R7, которая, в этом случае, устанавливает триггер в нулевое состояние (свет выключен).

Выпрямительный мост можно заменить другим аналогичной мощности или собрать его на диодах КД226, КД202, BY254. Стабилитрон можно заменить на КС510, КС512, КС513. Светодиод любой из серии L-1503, L-1513, L-1543, КИПД40, КИПД35. Полевой транзистор КП707В2 можно заменить другим коммутаторным, на напряжение не ниже 300 В и ток стока не ниже 2 А, например, КП753А, КП766Г, КП777А, КП7130В, КП707Б2, КП707Д1, BUZ210.

Микросхему К561ТМ2 можно заменить аналогом серии К1561, КА561, К176 (в случае с К176 стабилитрон должен быть на 7-10 V). Если нагрузка более мощная, то можно повысить мощность выключателя применив параллельное включение полевых транзисторов. При этом и выпрямительный мост должен быть мощнее.
