В настоящее время, наиболее перспективными в плане самостоятельного конструирования радиовещательной приемной техники, являются KB и УКВ (FM) радиовещательные диапазоны. На УКВ диапазонах можно получить очень высокие характеристики выходного аудиосигнала, но только при приеме местных или неудаленных мощных радиостанций. На KB возможен круглосуточный прием, причем используя качественную аппаратуру и антенны можно получить, практически неограниченную дальность приема.
Обычно, качественные приемники строятся по схемам с растянутыми диапазонами, это два УКВ ЧМ диапазона и более десяти KB радиовещательных поддиапазонов.
За многие годы радиолюбительской практики накоплен большой опыт в построении качественных трактов для радиовещательного приема на КВ. Поэтому, постройка качественного приемника, в настоящее время, обычно не вызывает затруднений.
В любом случае можно найти такой компромиссный вариант, который не потребует существенных капиталовложений и позволит получить оптимальные характеристики. Что же касается УКВ диапазонов, то можно воспользоваться более свежими идеями, используя отечественную и импортную элементную базу.
В большинстве же, механическая часть оказывается более трудоемкой, особенно сложно сделать в домашних условиях "на табуретке" точную и красивую механическую шкалу настройки и верньерное устройство. Даже если отказаться от переменных конденсаторов и заменить их варикапами, все равно требуется хороший многооборотный резистор, на который ещё нужно пристроить и шкалу, или делать веревочный или шестеренчатый верньер со всеми шкивами и люфтами, который ещё и должен быть достаточно надежным.
В связи с этим, в радиолюбительских условиях более простой вариант, — это цифровая электронная шкала, управляемая кнопками ("+" и "—"), сделанная на двоичных реверсивных счетчиках и многоразрядном электролюминесцентном индикаторе типа ИВ27М. Если использовать три счетчика типа К561ИЕ11 и резистивную матрицу для формирования напряжения настройки, можно получить дискретность изменения напряжения 4096 равных ступеней, что более чем достаточно для очень точной настройки на УКВ диапазонах и на растянутых KB поддиапазонах.

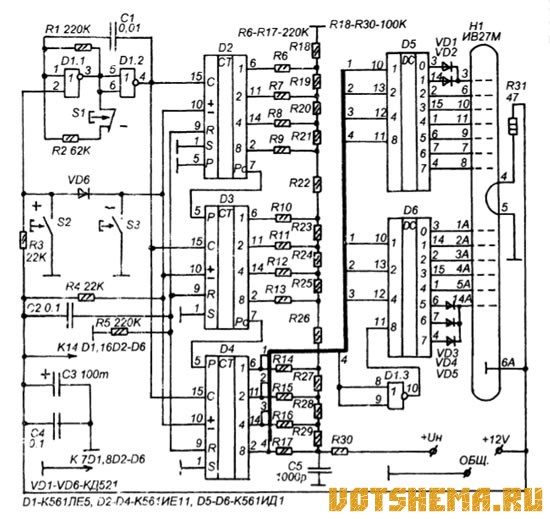

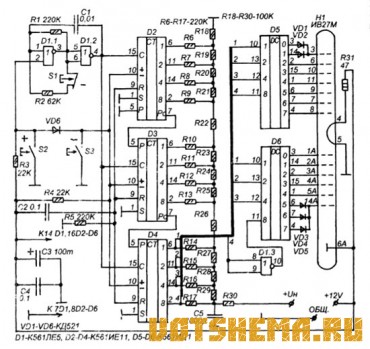

Опираясь на схему, показанную на рисунке, можно за один-два вечера не прибегая к слесарным и токарным работам сделать электронную шкалу настройки, которая по своей точности и удобству пользования будет не хуже фабричной шкалы профессионального приемника. В основе лежит схема предложенная в J1.1, в которую внесены изменения с целью повышения числа ступеней изменения напряжения настройки и введения точной настройки.
тактовый генератор выполнен на элементах D1.1 и D1.2. Генератор управляется уровнем, поступающим на вывод 2 D1.1. Если там единица он не работает, а на его выходе (выход D1.2) держится единица. При нуле на выводе 2 D1.1 мультивибратор запускается и на его выходе имеются прямоугольные импульсы. Частота этих импульсов может быть около 1000 Гц или около 200 Гц. Кнопка S1 служит для изменения частоты.
Когда она замкнута (не нажата) мультивибратор вырабатывает 1000 Гц и всю шкалу светящийся штрих проходит примерно за 4 секунды. Это режим грубой настройки. При нажатии на кнопку S1 частота уменьшается до 200 Гц и на прохождение всей шкалы уже требуется около 20 секунд. Это режим точной настройки.
Управляется шкала кнопками S2 (+) и S3 (—), нажатие на любую из этих кнопок приводит к подаче логического нуля на вывод 2 D1.1 и запуску мультивибратора, который работает все время, пока кнопка нажата. Разница между этими кнопками в том, что при нажатии на S2 происходит только запуск мультивибратора и счетчики D2-D4 работают в обычном прямом направлении, а штрих на шкале перемещается слева на право.
