Радиостанция предназначена для работе в любительском диапазоне 144-146 МГц. Она построена по простой схеме с минимальным применением дефицитных деталей. Приемный тракт построен по простой супергетеродинной схеме с одним преобразованием частоты и промежуточной частотой 6,5 МГц. Кварцевой стабилизации приемника нет, частота настройки зависит от гетеродинного контура, состоящего из катушки и варикапа, управляемого при помощи переменного резистора настройки.
Это позволяет простым способом охватить достаточно широкий диапазон, но существенно понижает стабильность настройки. Передатчик стабилизирован кварцевым резонатором на 48,4 МГц (от оборонной техники). Применение кварцевой стабилизации в передатчике обеспечивает необходимую стабильность, но приводит к сужению диапазона перестройки.

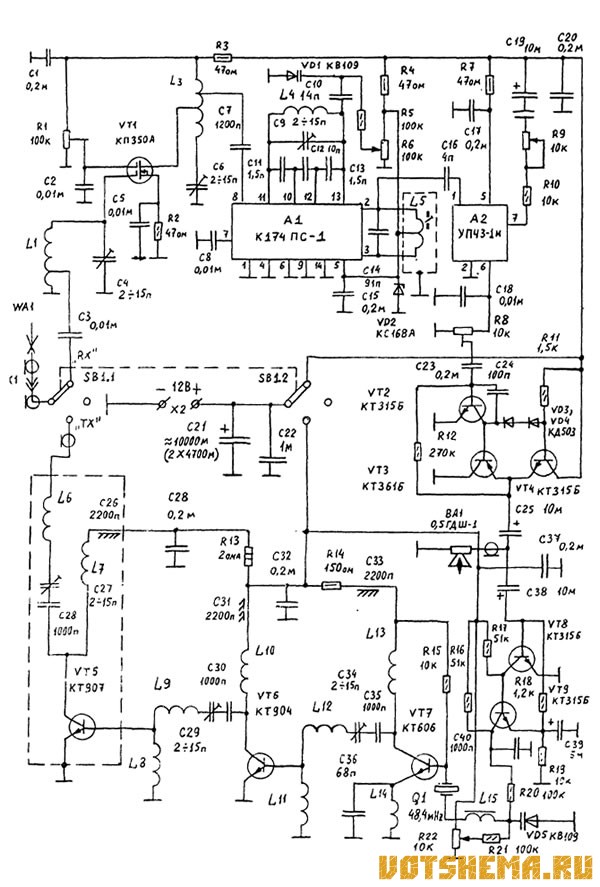

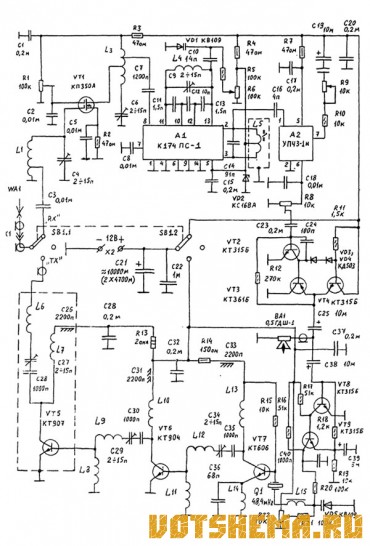

Принципиальная схема показана на рисунке 1. Переключатель SB1 показан в положении "прием". Этот переключатель - тумблер с средним нейтральным положением, он коммутирует только антенну и источник питания. В крайних положениях - "прием" и "передача", в среднем положении радиостанция выключена.
В положении прием сигнал от антенного гнезда через С3 поступает на входной контур L1 С4, подключенный полностью к первому затвору МОП-транзистора VT1, работающему в УРЧ. Коэффициент усиления этого каскада зависит от напряжения смещения на его втором затворе, которое можно регулировать подстроечным резистором R1. Контур L3 С6 является нагрузкой этого усилителя и подключен к его выходу частично.
С отвода L3 усиленный сигнал поступает на один из входов балансного смесителя микросхемы А1, выполняющей функции преобразователя частоты и гетеродина. Частота гетеродина, а следовательно и настройка приемника, определяется настройкой контура L4 С9 С11 С12 С13 С10 VD1. Перестройка производится при помощи варикапа VD1. Промежуточная частота равна 6,5 МГц, поэтому частота гетеродина изменяется в пределах 137,5-139,5 МГц.
Колебания промежуточной частоты выделяются в контуре L5 С14 и через конденсатор С16 поступают на микросборку А2. Использование такой распространенной микросборки как УПЧЗ-1М или УПЧЗ-2 от телевизоров УСЦТ делает постройку радиостанции более доступной. Микросборка содержит пьезокерамический фильтр на 6,5 МГц, восьми-каскадный УПЧ, ЧМ-детектор с резонатором в фазосдвигающей цепи и регулируемый предварительный УЗЧ. Активная часть сборки выполнена на К174УР4.
С выхода микросборки низкочастотный сигнал поступает на УМЗЧ, собранный на трех транзисторах VT2-VT4 по двухкаскадной схеме. Регулировка громкости выполняется переменным резистором R9, управляющим регулируемым УЗЧ микросборки. К выходу УМЗЧ через разделительный конденсатор С25 подключен динамик-микрофон ВА1.
Характерная часто встречающаяся неисправность микросборок УПЧЗ состоит в невозможности регулировки громкости при помощи регулируемого усилителя. Поэтому, если используется микросборки из числа отходов телемастерской, имеет смысл вывод 7 А2 не подключать, а регулировать громкость при помощи переменного резистора, включенного вместо подстроечного R8. Однако, это затруднит вывод органа регулировки громкости в тангету.
В режиме передачи (SB1 в противоположном, показанному на схеме, положении) напряжение питания и антенна подключаются к передатчику. Сигнал от динамика-микрофона ВА1 поступает на низкочастотный усилитель-ограничитель на транзисторах VT8 и VT9, который усиливает сигнал до необходимого уровня. Через R20 НЧ напряжение поступает в цепь обратного смещения варикапа VD5 и создает частотную модуляцию.
