Гетеродинный КВ-приемник не может работать на высокочастотных КВ-диапазонах, так как в делителях частоты применены микросхемы КМОП, имеющие низкое быстродействие. Для повышения рабочей частоты приемника приходится повышать напряжение питания синтезатора, при этом увеличивается потребляемая им мощность. Применение в синтезаторе микросхем ТТЛ или ТТЛШ приведет к еще более значительному росту потребляемой мощности.
Кроме того, делитель с переменным коэффициентом деления (ДПКД) в синтезаторе описанного приемника должен иметь большой коэффициент деления, что приводит к росту фазовых шумов выходного напряжения синтезатора. Система ФАПЧ приемника отслеживает колебания фазы гетеродинного напряжения, что приводит к появлению на выходе сумматора приемника значительного переменного напряжения, что нежелательно.

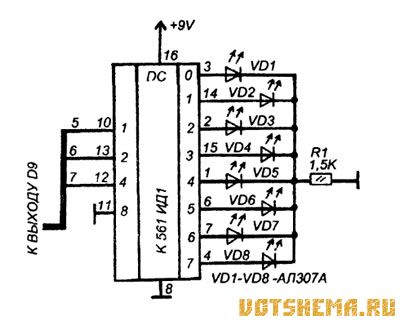

Рисунок 3
Уровень фазовых шумов выходного напряжения синтезатора частоты примерно такой же, как у обычного кварцевого генератора, т.к. коэффициент деления ДПКД небольшой.
Для индикации состояний счетчика 16 (рис.1), а значит настройки, можно применить светодиодную шкалу, как на рисунке 3.
Если счетчики К561ИЕ11 будут ошибаться при делении (паразитные импульсы на выв. 7), то между их выв. 7 и общ. минусом питания нужно включить по конденсатору на 24-36 пФ.
