При разработке данного прибора ставилась задача сделать универсальный цифровой прибор, который может работать и в качестве цифровой шкалы KB-приемника или трансивера (с однократным преобразованием частоты), и в качестве частотомера для домашней лаборатории (радиолюбителю-конструктору тоже полезен прибор, способный выполнять арифметические действия со значениями частот).
Основное отличие от большинства конструкций цифровых шкал, в отсутствии микросхем ПЗУ, которые обычно выполняют роль преобразователей кода на выходе частотомера (значение частоты гетеродина) в код, соответствующий несущей частоте сигнала.

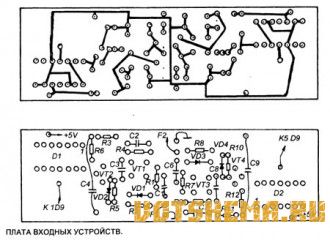

Конструктивно, платы шестиразрядного счетчика и узлов формирования образцовой частоты и управления располагаются на резьбовых стойках, одна над другой, а индикаторы прижимаются плотно друг к другу и приклеиваются между этими платами.
Таким образом платы располагаются горизонтально, образуя "коробку", на широкой торцевой стороне которой расположены индикаторы. Резисторы R14-R55 монтируются между выводами индикаторов и дорожками платы, на которые выходят выходные выводы дешифраторов. Дешифраторы К514ИД2 можно заменить на КР514ИД2, но это потребует переработки платы, поскольку эти индикаторы имеют другой корпус.
Рисунок 3
В приборе используется относительно редкий кварцевый резонатор — на 10 кГц, его можно заменить на более доступный на частоту 10МГц, но схему задающего генератора прийдется выполнить на ТТЛ микросхемах, используя дополнительный делитель частоты, как показано на рисунке 3.
