Схема электронных приборов на микросхеме К561ЛА7 (К176ЛА7)

Рассмотрим схемы четырех электронных приборов построенных на микросхеме К561ЛА7 (К176ЛА7). Принципиальная схема первого прибора показана на рисунке 1. Это мигающий фонарь. Микросхема вырабатывает импульсы, которые поступают на базу транзистора VT1 и в те моменты, когда на его базу поступает напряжение единичного логического уровня (через резистор R2) он открывается и включает лампу накаливания, а в те моменты, когда напряжение на выводе 11 микросхемы равно нулевому уровню лампа гаснет.

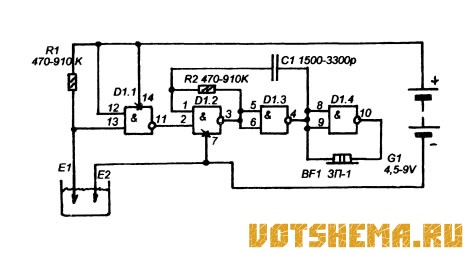

Рис.4
Схема электронных приборов на микросхеме К561ЛА7 (К176ЛА7)

Принципиальная схема устройства показана на рисунке 4. Схема содержит такой же мультивибратор с пьезоэлектрическим зуммером как в реле времени (рисунок 2). Мультивибратор сделан на элементах D1.2 и D1.3, а вслед за ним включен усилитель на элементе D1.4 с пьезоэлектрическим зуммером BF1.

Устройство, контролирующее влажность выполнено на элементе D1.1. Один из его входов постоянно соединен с + источника питания, и это значит что на него постоянно подается единица. На второй вход также поступает единичный уровень, но через высокоомный резистор R1. Еще имеется датчик влажности, который представляет собой два гвоздя Е1 и Е2. На схеме показано как эти гвозди опущены в емкость с водой.

Допустим, уровень воды в этой емкости не достает до гвоздей. Тогда токопроводящей Среды (воды) между ними нет и на второй вход элемента D1.1 поступает единица через R1. В результате на выходе этого элемента нуль и мультивибратор не работает.

Теперь, если концы обеих гвоздей покрыты водой между ними возникает электропроводная Среда, сопротивление которой значительно ниже сопротивления R1. В результате этого на выводе 13 D1.1 получается нулевой уровень и на выходе элемента D1.1 устанавливается единица. Мультивибратор запускается и звукоизлучатель звучит.

Если воду отлить и концы гвоздей не будут доставать до нее, сигнализация выключится.

Аналогичное устройство, которое будет звучать если обсохнет земля в цветочном горшке можно сделать на основе схемы сигнализации на рисунке 3. Для этого резистор R1 этой схемы нужно заменить на высокоомный, на сопротивление около 1 мегаома, а охранный шлейф заменить двумя гвоздями, которые нужно воткнуть в землю в цветочном горшке.

Пока земля мокрая устройство будет молчать, а при её пересыхании — сигнализировать.
