Радиоприемник на пяти транзисторах

Приемник сделан на пяти транзисторах, - трех кремниевых КТ315 и двух германиевых МП38 и МП42. Он предназначен для приема радиостанций, работающих на средних или длинных волнах. Прием ведется на магнитную антенну, а прослушивание на динамик. Детали приемника можно разместить в корпусе от однопрограммной радиоточки и пользоваться им там, где нет радиосети (на даче, например). Питается приемник от источника напряжением 3V, составленного из двух элементов типа R14G по 1,5V каждый.

Но, прежде чем начать делать приемник, узнайте есть ли в вашей местности радиовещательные станции, работающие на средних или длинных волнах. Лет десять назад такой вопрос мог показаться смешным, но сейчас в некоторых регионах радиовещание на СВ и ДВ уже вообще не ведется. Поэтому, сначала возьмите какой-нибудь радиоприемник и поищите громко звучащие станции на ДВ и СВ.

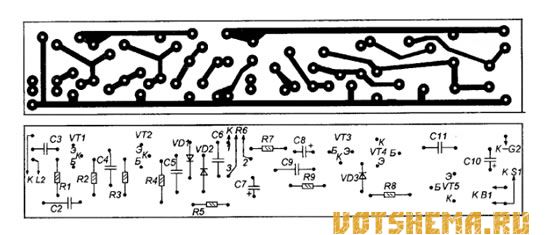

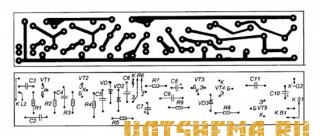

После травления смойте краску с платы ацетоном, бензином или другим растворителем. В качестве динамика В1 годится любой динамик сопротивлением от 4 до 50 Ом. можно использовать динамик от радиоточки.

Если плата сделана правильно, монтаж без ошибок и все детали исправны, то приемник заработает сразу же после первого включения питания (только не перепутайте полярность подключения батареек, - можете испортить транзисторы).
Поверните R6 в положение максимальной громкости (шипение в динамике усилится) и попробуйте поймать любую радиостанцию вращением ротора С1.

Приемник хотя и заработает сразу, но звучать может со значительными искажениями. Чтобы избавиться от искажений нужно наладить УЗЧ на транзисторах VT3-VT5. Поверните резистор R6 в положение минимальной громкости (в нижнее, по схеме) и измерьте напряжение между эмиттерами транзисторов VT4 - VT5 и минусом питания. Там должно быть напряжение около 1,5 V (половина напряжения питания). Если это не так, - подберите сопротивление R9 таким, чтобы было 1,5V. Каждый раз перед заменой R9 выключайте питание.
