Схема коротковолнового УКВ приемника

Этот ультракоротковолновый приёмник предназначен для приёма сигналов в трех диапазонах - 4 (3-100 мгц, 64-108 мгц и 170-230 мгц. Таким образом на приёмник можно принимать звуковое сопровождение телевидения в каналах с 1-го но 12-й, и радиостанции двух диапазонов - 64-7-3 мгц и 88-108 мгц. Радиоприёмник представляет собой законченную конструкцию, он имеет семь фиксированных настроек и одну плавную, и предназначен для эксплуатации в автомобиле с напряжением бортовой сети 12В.


Система с сопротивлением 2 ома позволяет получить большую мощность, и громкость звучания, но это приводит к увеличению нелинейных искажений. Цепь обратной связи входного операционного усилителя микросхемы состоит из элементов R22 С41 С42 R23 R24, она включена между выходом усилителя и инвертирующим входом входного ОУ.

Глубину этой ОСС можно изменять изменяя номинал R23, чем он меньше, тем больше чувствительность ОУ, и на оборот. Микросхема имеет встроенную защиту от перегрузок и тепловую защиту. Тем не менее,эта микросхема должна быть установлена ка теплоотвод. Напряжение питания на М4 поступает через резистор R21. Провод, обозначенный цифрой "5” через выключатель питания и фильтр, подавляющий помехи от электрооборудования автомобиля соединяется с плюсом источника питания 12-14В.

Схема платы управления показана на рисунке 2. В ней очень иного общего с блоками переключения программ цветных телевизоров типа УСЦТ. Микросхема M1 - многофазный триггер. Она имеет восемь входов 1-8 к которым подключены кнопки, именуемые квазисенсоры. Многофазный триггер управляет восемью электронными ключами, которые подключают соответствующий выход 1-8 к выводу 12 микросхемы, на который подается напряжения питания подстроенных резисторов настройки.

На этот вывод поступает напряжение 31В полученной от преобразователя на транзисторах Т4 и Т5. Напряжение питания поступает на эмиттеры этих транзисторов, которые вместе с первичной обмоткой трансформатора Тр1 представляют собой двухтактный генератор синусоидальных колебаний. Напряжения положительной обратной связи с коллектора одно из транзисторов поступает на коллектор другого через конденсаторы С7 и С8. Конденсатор С6 снижает помехи по цепи питания.

Вторичная обмотка Тр1 повышающая, её переменное напряжение выпрямляется мостовым выпрямителем на диодах Д30-33. Конденсатор С3 сглаживает пульсации. С выхода выпрямителя постоянное напряжение величиной 40-50 вольт поступает на параметрический стабилизатор на резисторе R22 и стабилитронах Д1-Д3. В результате на конденсаторе С2 выделяется напряжение 31В.

Конденсатор С1 служит для автоматического включения плавной настройки при включении питания. При этом на 14-м выводе M1 появляется напряжение 31В, которое через резистор R1 зажигает светодиод Г-4, и подает питание на потенциометр R9, который является органом плавной настройки.

Напряжение плавной настройки с движка этого резистора через диод D2 поступает на подстроенный резистор R21, который служит для предварительной установки максимального напряжения настройки. С движка этого резистора через R23 напряжение настройки по проводу ”4" поступает на варикапы радиоприёмного тракта .

В то-же время напряжения с 14-го вывода M1 через диод Л20 поступает на переключатель диапазонов плавной настройки П1. Переключение диапазонов производится переключением напряжения питания преобразователей частоты. Для этого используются транзисторы Т1-Т3. В показанном на схеме положении П1 на базы транзисторов Т1 и Т3 напряжение высокого уровня не поступает и открыт транзистор Т2, который подает напряжение на первый диапазон СКМ 24.

В других положениях П1 Т2 закрывается и открывается Т1 или Т3 включая свой диапазон. При нажатии на одну из кнопок К2-К8 включается одна из фиксированных настроек. Схема формирования напряжения настройки и переключения диапазонов такая-же как в плавной настройке, только используется подстроенный резистор настройки (R10-R16) и переключатель с перемычкой (П2 - П8). Соответственно зажигается один из светодиодов Д5-Я11.

Схема коротковолнового УКВ приемникаСхема приёмника смонтирована на двух печатных платах, которые изображены на рисунке. Эти платы располагаются одна за другой плата управления ближе к передней панели. От телевизора 3-УСЦТ,от УСУ 1-15 блок переменных резисторов фиксированных настроек,кнопки К1-К8 вместе с платой и светодиоды Д4-Д11, и переключатели поддиапазоном П2-Ч1В. монтаж резисторов и переключателей ведется объёмным способом.

Для переключения диапазонов плавной настройки используется самодельный переключатель, конструкция которого ясна из рисунка 6. Для плавной настройки используется переменный резистор СП3 группы А. Трансформатор Тр1 платы управления намотан на ферритовом кольце К10х6х4,5 из феррита М1000НМ. Первичная обмотка - 30+30 витков ПЭВ-0,16, вторичная - 200 витков, ПЭВ-0,09.

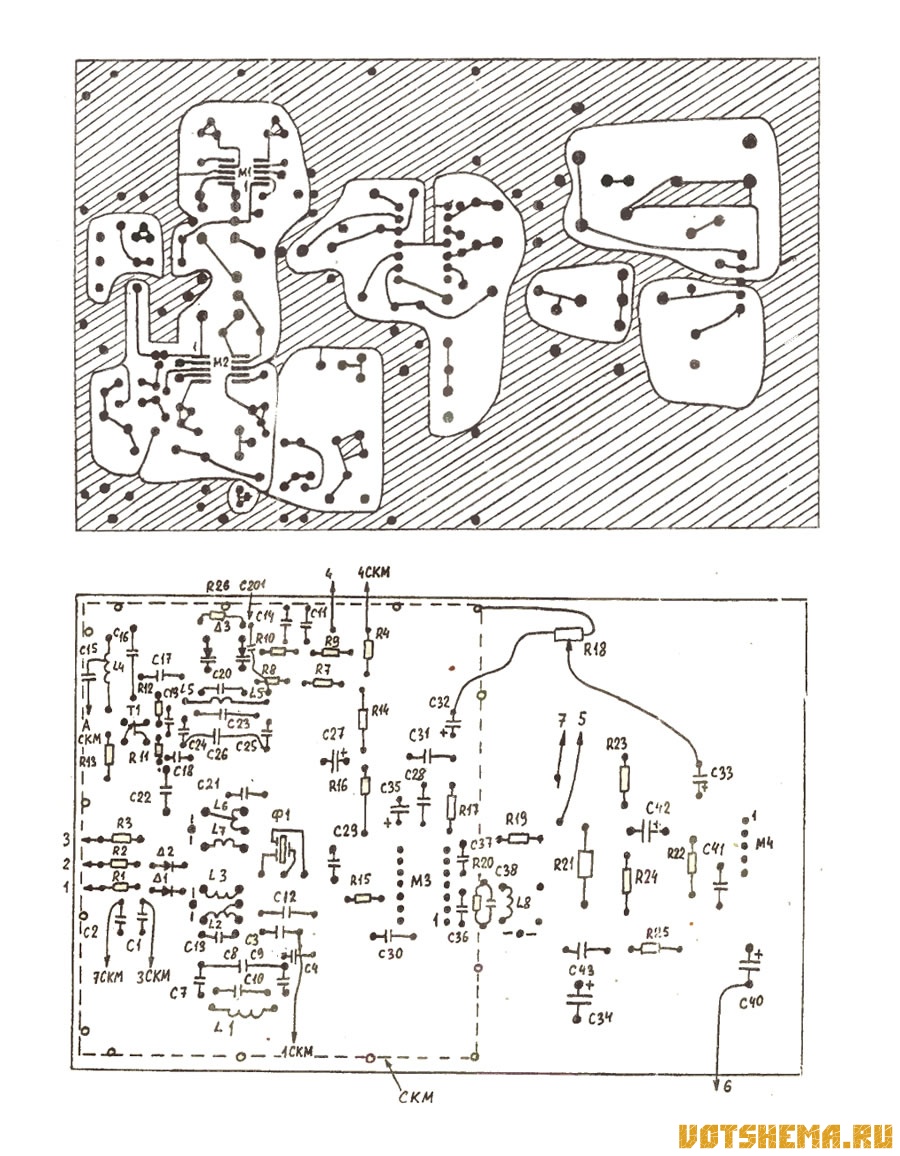

Схема приёмного тракта смонтирована на плате по рис. 3 и 4. Селектор СКМ 24 располагается над печатной платой (его положение отмечено пунктиром). Крепится он пайкой к луженым проводкам диаметром 1,2 мм, впаянных в отверстия платы по пунктирной линии. Проводки припаиваются непосредственно к корпусу селектора.

Высокочастотные катушки приёмного тракта не имеют каркасов. L1 содержит 16 витков, L4 - 5 витков с отводок от 2-го, L5 - 5 витков. Эти катушки намотаны проводом ПЭВ-0,43 и имеют внутренний диаметр 5 мм. Катушки ПЧ намотаны на каркасах от катушек модули цветности телевизоров УСЦТ, они имеют экраны. L2 и L6 - по 24 витка с отводом от середины, L3 и L7 - по 3 витка, L8 - 7 витков ПЭВ-0,12. Пъезофильтр Ф1 - ФП1П-049.
