Схема простого стереотюнера УКВ-ЧМ

Тюнер предназначен для приема восьми фиксированных радиостанций в двух диапазонах УКВ-64-73 мГц и 88-108 мГц. Использование современной элементной базы и несложных схемных решений позволило создать очень простую и недорогую в массовом повторении конструкцию, обеспечивающую достаточно высокие характеристики.

УКВ тракты собраны на одинаковых печатных платах из одностороннего фольгированного стеклотекстолита. Все детали однотипные, отличаются только катушки L1, для диапазона 64-73 мГц катушка должна содержать 9 витков, для диапазона 88-108 мГц - в витков провода ПЭВ 0,31. Намотка бескаркасная, ведется на болте М3, который после обработки выводов из нее вывинчивается.

Настройка трактов УКВ сводится к оптимальному выбору режимов выходных эмиттерный повторителей на VT1 с целью получения минимальных искажений, и к установке нужных диапазонов перестрой подстройкой С2 и путем растягивания или сжатия L1.

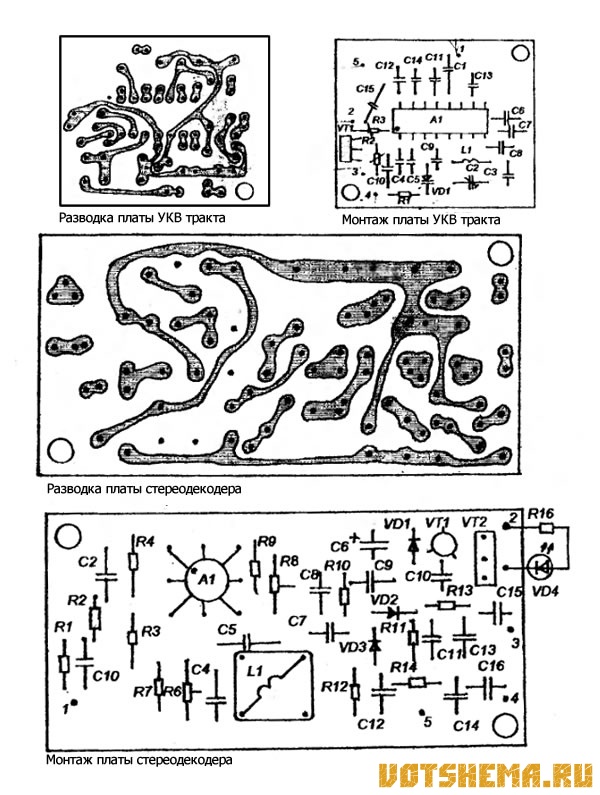

Стереодекодер собран на печатной плате из одностороннего стеклотекстолита. Катушка L1 намотана на каркасе от ДВ гетеродина старого лампового радиоприемника (каркас имеет восемь секций и диаметр около 4 мм, подстроечник из феррита 600НН диаметром 2,8 мм и длиной 14 мм. Катушка содержит 660 витков провода ПЭВ 0,06.

Схема простого стереотюнера УКВ-ЧМ

Перед началом настройки ползунки подстроенных резисторов R8 и R6 нужно установить в положение максимального сопротивления. Затем проверьте постоянное напряжение на выходе ОУ, оно должно быть равно половине напряжения литания (при необходимости подберите R3). Далее подключив на выход ОУ осциллограф убедитесь в отсутствии самовозбуждения.

После подачи на вход стереодекодера сигнала стерео передачи подстроите индуктивность L1 (собственным подстроенным сердечником) так, чтобы на выходе ОУ было максимальное напряжение поднесущей (31,25 кГц).

Затем сопротивление R6 уменьшают до такого уровня при котором замыкание катушки L1 накоротко приводит к снижению уровня поднесущей почти в пять раз. Подстроечным резистором R8 устанавливают такой коэффициент усиления ОУ при котором напряжение поднесущей на его выходе около 1- 1,5V.

Теперь остается подключив стереоусилитель добиться максимального разделения стереоканалов подобрав элементы цепи R10 С8. Подбором номинала С9 устанавливают наиболее четкое срабатывание индикатора стереосигнала.
