Как известно, самостоятельное изготовление любого электронного устройства вообще, и портативной радиостанции в частности, начинается с поиска деталей. И часто бывает так, что именно этот процесс оказывается наиболее сложным и длительным, а иногда это дело затягивается на столько времени, что весь интерес к данной конструкции пропадает. С такими проблемами встречаются многие радиолюбители, пожелавшие сделать несложную, но хорошо работающую радиостанцию диапазона 27 МГц (пусть даже одноканальную).
Таким образом можно обойтись одним кварцевым резонатором для обеих трактов — приема и передачи.
При этом еще нужно ввести цепи управления мощностью сигнала на выходе гетеродина, поскольку для передатчика желательно чтобы задающий генератор вырабатывал наиболее высокую амплитуду ВЧ напряжения, а для гетеродина приемника ВЧ напряжение должно укладываться в оптимальные пределы и должен быть минимум излучения гетеродина. Плюс, нужно ввести отключаемую систему частотной модулиции.
Универсальный генератор

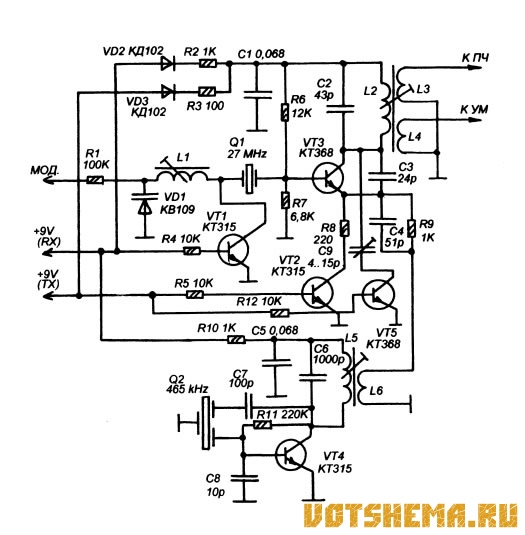

Принципиальная схему универсального генератора, соответствующего этим требованиям показана на рисунке 3. Генератор на 27 МГц выполнен на транзисторе VT3. Он дополнен цепью частотной модуляции, состоящей из катушки L1 и варикапа VD1. Изменение частоты настройки контура L2 С2 при переходе с приема на передачу производится включением в контур дополнительного конденсатора С9, который смещает частоту настройки контура в сторону нижних частот.
В режиме приема напряжение питания поступает на точку H+9V RX", при этом подается питание на генератор частоты 465 кГц на VT4, а также поступает питание на генератор 27 МГц через резистор R2. Транзисторный ключ на VT1 открывается и шунтирует цепь частотной модуляции исключая её из работы схемы. При переходе на передачу напряжение питания снимается с точки "+9V RX" и подается на точку "+9V ТХ". Теперь питание на генератор частоты 465 кГц больше не подается и он не функционирует.
Более того открывается транзисторы VT2 и VT5, первый из которых включает шунтирующий резистор R8 в эмиттерную цепь транзистора VT2, и таким образом, совместно с понижением резистора в цепи питания (вместо R2 на 1 кОм включен R3 на 100 Ом) выводит генератор на режим наибольшей амплитуды вырабатываемого ВЧ напряжения. Транзистор VT5 открываясь включает в цепь контура L2C2 дополнительный конденсатор С9 и таким образом понижает частоту настройки этого контура до 27 МГц.
