Суточный генератор

В некоторых случаях, например, для поворота антенны, требуется генератор управляющих сигналов, по функционированию напоминающий электронную модель механических часов с 24-часовым циферблатом. Такой генератор имеет 24 выхода, и каждый час единица появляется на одном из этих выходов, номер которого соответствует номеру условного часа.

В зависимости от предварительной установки это устройство может генерировать сигналы, соответствующие как реальному времени, так и с учетом любого часового пояса, включая и условного. Точность работы генератора определяется точностью кварцевого генератора на основе часового кварцевого резонатора (32768 Гц).

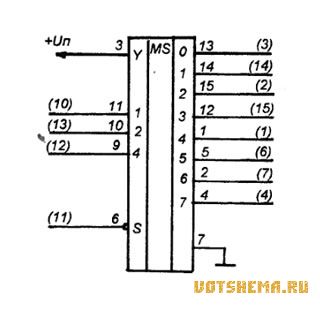

Для индикации результата (времени в часах) необходим дешифратор, преобразующий код от 00000 до 10111 в логическую единицу на одном из 24-х его выходах. Для этого были использованы имеющиеся в распоряжении дешифраторы К176ИД1.

Всего три дешифратора, каждый из них работает в режиме дешифрации трехразрядного кода, а вход четвертого разряда служит для блокировки дешифратора (при подаче лог. 1 на вход 8 дешифратор переходит на работу по цифрам от 8 и более, при этом на всех задействованных выходах будут нули). Таким образом, вход 8 (вывод 11) D4-D6 выполняет роль входа блокировки.

Для обеспечения корректной работы дешифратор D4 должен работать в диапазоне чисел от 0000 до 0111, дешифратор D5 - от 0100 до 01111, дешифратор D6 - от 10000 до 10111. Таким образом, при коде на двух старших разрядах 00 должен работать D4. при 01 - D5, при 10 - D6 (а при 11 - сброс в нуль). Схема управления дешифраторами D4-D6 построена на элементах D7.1, D7.2, D7.4.

При коде на старших выходах D3 00 на выходе элемента D7.4 появляется логический ноль, что активизирует дешифратор D4. При кодах 01 и 10 на выходе D7.4 будет логическая единица, и D4 будет выключен. При коде 01 логический ноль возникает на выходе D7.1 и это активизирует дешифратор D5, при коде 10 ноль возникает на выходе D7.2, что активизирует дешифратор D5.

Переключатель S1 - кнопка без фиксации, она служит для предварительной установки генератора на нужный час. При нажатии кнопки вход D7.3 отключается от выхода D2 и подключается на вывод 4 D1 и на вход D3 начинают поступать импульсы с частотой 1 Гц, это приводит к ускоренной установки счетчика D3 в нужное положение.

Суточный генератор
