В прошлые годы, когда на российский рынок началось активное продвижение импортной радиоприемной техники, имевшей, в основном УКВ ЧМ диапазон 88-108 МГц, на частотах которого тогда не работала ни одна российская радиостанция, большой популярностью пользовались УКВ конвертеры, несложные устройства, в основном радиолюбительского производства, содержащие преобразователь частоты, переносящий наши станции диапазона 64-75 МГц на иностранные частоты.
Сборка.

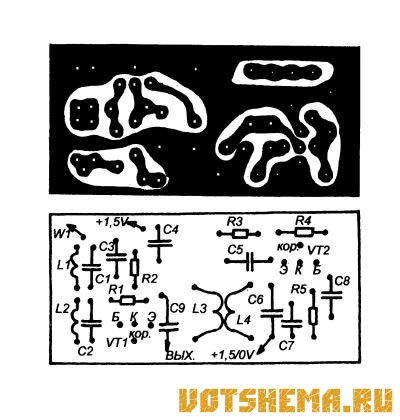

Монтаж конвертера выполнен на печатной плате из фольгированного стеклотекстолита толщиной 1,5 мм. (рисунок 2). В зависимости от исполнения плата может вместе с источником питания (один элемент "АА") размещаться в небольшом экранированном корпусе, например из консервной жести, выполненном в виде антенного переходника.
В этом случае от нее выводится двухпроводной кабель на конце которого располагается выключатель для дистанционного переключения диапазонов (в этом случае сам конвертер расположен у антенного гнезда приемника, а переключатель каким-то образом прикреплен к его передней панели, например скотч-лентой или липкой прокладкой).
В другом варианте конвертер питается непосредственно от схемы приемника (или от источника приемника) через параметрический стабилизатор, а переключатель УКВ диапазонов установлен в корпусе приемника. В этом случае конвертер подключается двумя разъемами, один — антенный штеккер, а второй — низкочастотный для подачи питания.
Катушки L1 и L2 не имеют каркасов, их диаметр 6 мм, а намотка ведется проводом ПЭВ-0,8. L1 содержит 4 витка, a L2 — 7 витков. Катушки L3 и L4 намотаны на пластмассовом каркасе диаметром 6 мм и высотой 10 мм с подстроечным сердечником СЦР диаметром 5 мм и длиной 8 мм. Катушка L4 содержит 12 витков провода ПЭВ-0,25, а катушка L3 намотана поверх L4 и содержит 2 витка того же провода.
Настройка.При исправных деталях настройка сводится к установке частоты гетеродина подстройкой катушки L4 так чтобы принимался весь диапазон, который должен приниматься при включенном питании гетеродина. Если гетеродин не возбуждается нужно подобрать номинал резистора R5.
Дополнительно можно подстроить входные контуры путем изменения индуктивностей катушек сжатием или растягиванием их витков. При недостаточной чувствительности можно подобрать номинал R1.
