Схема автомагнитолы на микросхеме К157УЛ1

Автомагнитола собрана целиком на отечественных микросхемах: на К157УЛ1 -предварительный усилитель воспроизведения, на К174УН10 и К174УН12 - предварительный УЗЧ с электронными регуляторами громкости, стереобаланса, и тембра по ВЧ и НЧ, на двух микросхемах К174УН15 - стереофонический мостовой УМЗЧ, на одной микросхеме КС1066ХА1 (К174ХА42А) - радиоприемный УКВ ЧМ тракт, и узел электронного управления с проводным пультом дистанционного управления на микросхемах КР1506ХЛ2, КР1506ХЛ1 и мультиплексоре К561КП1.

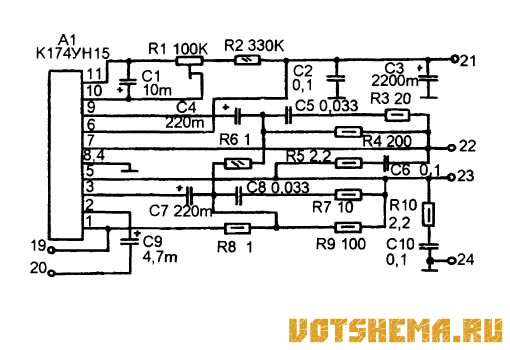

Схема УМЗЧ одного канала показана на рисунке 4. Микросхема К174УН15 содержит в своем корпусе два УМЗЧ, аналогичных тем, что в микросхеме К174УН14. Микросхема предназначена для усиления стереосигналов, но в данном случае её усилители включены по мостовой схеме, что во-первых увеличивает мощность без увеличения напряжения питания, во-вторых исключает необходимость в выходных оксидных разделительных конденсаторах большой емкости и позволяет подключать нагрузку (акустическую систему) непосредственно к выходам этих усилителей. Установка баланса мостового усилителя производится резистором R1.

Рис.4
Схема автомагнитолы на микросхеме К157УЛ1

Принципиальная схема узла управления показана на рисунке 5. В основе микросхема от систем дистанционного управления телевизоров ЗУСЦТ и 4УСЦТ - КР1506ХЛ2. Микросхема вырабатывает сигналы для формирования постоянных напряжений для электронных регуляторов магнитолы и переключения режимов "магнитофон" "приемник". Управление с передней панели магнитолы осуществляется при помощи десяти кнопок - сенсоров S1-S10, причем кнопки S1 и S2 служат для включения режимов "магнитофон" или "приемник", а остальные восемь - S3-S10 предназначены для управления регулировками (по две кнопки на каждую регулировку - одна изменяет параметр в одну сторону, например увеличение, другая - в обратную, например уменьшение).

Рис.5
Схема автомагнитолы на микросхеме К157УЛ1

Для приема информации от клавиатуры микросхема имеет двоичный параллельный порт, диоды VD1-VD20 совместно с резисторами R1-R5 образуют преобразователь, формирующий при нажатии каждой кнопки соответствующий двоичный код на входах A-D микросхемы.

Кроме того имеется проводной пульт дистанционного управления на основе микросхемы КР1506ХЛ1 (рисунок 6), он подключается через разъем к точкам 30, 31 и 32 и подает последовательный код на последовательный порт микросхемы (вывод 16). При помощи пульта можно выполнять все регулировки кнопками S3-S10 (рисунок 6) и переключать режимы "магнитофон" - "приемник" кнопками S1-S2 (рисунок 6). Пульт удобен, например для управления магнитолой с заднего сидения. Недостаток в том, что с его помощью нельзя управлять лентопротяжным механизмом (ЛПМ чисто механический) и настройкой приемника, хотя последнее можно устроить, если установить на пульте собственную шкалу настройки с таким же многооборотным резистором, но в этом случае связь будет не через три провода, а через пять.

Рис.6
Схема автомагнитолы на микросхеме К157УЛ1

Если взять более сложный ЛПМ с электромагнитным управлением, можно организовать полное управление магнитолой с пульта - неиспользованных функций микросхемы КР1506ХЛ1 в данной схеме более чем достаточно.

Формирование постоянных напряжений регулировок (рисунок 5) производится из импульсных последовательностей с изменяемой скважностью при помощи интеграторов на RC-цепях и транзисторах VT1-VT4. Регулировочные напряжения снимаются с точек 33, 34, 35 и 36.

Для переключения входов низкочастотного усилителя служит мультиплексор К561КП1, сигналы от усилителя воспроизведения и от радиоприемного тракта поступают на его выводы 12, 1 и 14, 5, а снимаются на вход УЗЧ с выводов 13 и 3. Переключение производится ключами микросхемы, а управление изменением логического уровня на выводе 10.

Транзисторные ключи VT5 и VT6 служат для переключения питания предварительного усилителя воспроизведения и радиоприемного тракта при переключении режимов "магнитофон" - "приемник" (управление тем же сигналом, что и мультиплексор).

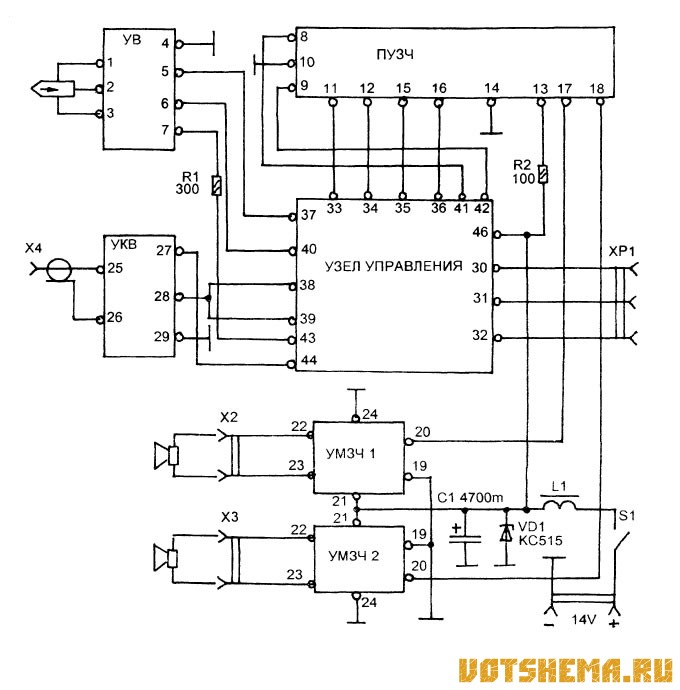

Схема межблочных соединений показана на рисунке 7.

Рис.7
Схема автомагнитолы на микросхеме К157УЛ1

Через разъем Х4 подключается стандартная автомобильная антенна, связь между этим разъемом и антенным входом УКВ приемного тракта посредством коаксиального ВЧ кабеля типа РК-75 или аналогичного. Разъем ХР1 - под трехконтактный штеккер от головных телефонов, такие разъемы используются в аудиоплеерах, через него подключается штеккер от проводного пульта дистанционного управления. Через разъемы Х2 и Х3 подключаются акустические системы, которые могут иметь сопротивления 4 или 2 Ом.
