При самостоятельной постройке классического частотомера на микросхемах КМОП-логики сейчас у радиолюбителя может возникнуть несколько проблем, связанных с комплектацией. Дело в том, что очень удобные для такого применения «часовые» микросхемы серии К176, такие как К176ИЕЗ, К176ИЕ4, К176ИЕ2 уже давно не производятся и постепенно «вымирают» с прилавков магазинов. Остается только серия К561 или К1561, КА561, которая производится и ныне. Но здесь нет счетчиков-дешифраторов с семисегментными выходами, практически нет и простых двоично-десятичных счетчиков.
Если требуется значительно более низкий ток потребления, то имеет смысл сделать индикаторную часть схемы по схеме с динамической индикацией, приведенной на рисунке 2. В этой схеме есть только одна микросхема КР514ИД1, а питание индикаторов динамическое, поэтому в каждый момент времени ток потребляет только один из индикаторов. Усредненно, такая схема потребляет ток в четыре раза меньше схемы, приведенной на рисунке 1. К тому же такая схема позволяет использовать как одиночные, так и многоцифровые индикаторные панели, в которых сегментные выводы всех индикаторов соединены параллельно, разные только катоды (или аноды).

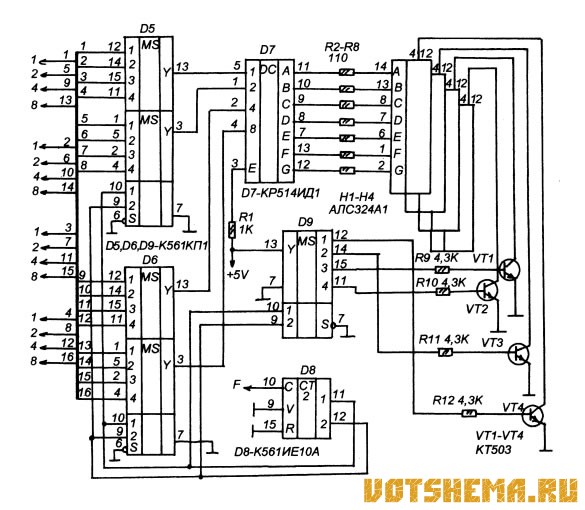

Рисунок 2
Недостаток этой схемы в большем количестве применяемых микросхем. Схема со счетчиками на микросхемах К561ИЕ10 и К561ЛА7 точно такая же, как на рисунке 1, поэтому на рисунке 2 приводится только схема дешифратора, работающего с динамической индикацией.
Коды с выходов D3 и D4 подаются на дешифратор D7 через мультиплексоры D5 и D6, которые, работая синхронно, поочередно подключают выходы разных счетчиков к входам дешифратора D7. Поэтому семисег-ментный код на выходе дешифратора все время меняется соответственно тому, выходы какого из счетчиков к нему подключены в этот конкретный момент.
Все одноименные сегментные выводы индикаторов Н1-Н4 соединены вместе, поэтому, семисегментный код с выхода D7 поступает одновременно на входы всех четырех индикаторов. То, какой из индикаторов в этот момент будет включен зависит от мультиплексора D9, который, в данном случае выполняет роль десятичного дешифратора. Сигналы с выхода этого мультиплексора поступают на транзисторные ключи VT1-VT4, которые управляют питанием индикаторов.
Вместо четырех отдельных семисегментных индикаторов может быть использована многозначная (на четыре цифры или более) светодиодная индикаторная матрица, предназначенная для динамической индикации. Если у этой матрицы общий катод, то схема включения будет такая же (кроме, конечно, номеров выводов индикаторов), но если у матрицы общий анод, потребуется заменить КР514ИД1 на КР514ИД2 и изменить схему ключей на транзисторах VT1-VT4 (теперь их эмиттеры будут соединяться с общими анодами индикаторной матрицы, а все коллекторы -вместе, и на +5V).
