Блокировка подключения к телефонной линии

Трудно переоценить значение телефона в жизни современного человека, но вместе со всеми удобствами он способен причинить и неприятности. Наличие относительно открытой телефонной линии, идущей от вашей квартиры в подъезд, и далее в подвал, дает широкие возможности для различных любителей бесплатных междугородних и международных переговоров.

Достаточно найти ваши два провода и подключить к ним любой телефонный аппарат, и удобно расположившись в подвале или на чердаке, вести переговоры с США за ваш счет. Существует несколько способов борьбы с таким телефонным пиратством.

Но под действием блокиратора линия будет зашунтирована постоянно, и набор номера не произойдет, поскольку времени, в течении которого следует каждый наборный импульс не достаточно на разрядку С2 через R8 (на это требуется порядка 15-20 секунд).

После того, как пиратский аппарат отключат от линии схема будет еще в течении 15-20 секунд блокировать линию, а затем вернется в дежурный режим. Наличие конденсатора С1 большой емкости по питанию микросхемы исключает сбой в работе блокиратора от импульса тока, вызванного зарядкой конденсатора С2 в момент поднятия трубки пиратского аппарата.

Стабилитрон VD7 и конденсатор С3 служат для предотвращения выхода микросхемы из строя при поступлении вызывного сигнала и для исключения самоблокировки от вызывного сигнала.

Как уже отмечалось, данный блокиратор не блокирует вызывной сигнал, и услышав звонок можно поднять трубку и разговаривать не отключая блокиратор, но громкость звука при этом будет ниже чем без блокиратора, потому что после поднятия трубки он перейдет в режим шунтирования линии. Поэтому, пользуясь телефоном желательно блокиратор отключать.

Рисунок 2

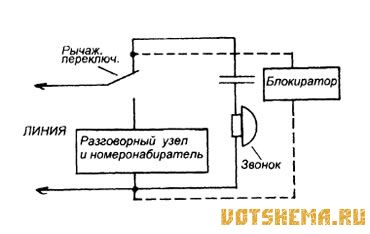

Блокировка подключения к телефонной линииБлокиратор можно выполнить в виде отдельного устройства и подключать его параллельно ТА при помощи вилки или тумблером, либо вмонтировать его в телефонный аппарат, подключив параллельно телефонному звонку (сразу после рычажного переключателя) согласно схеме на рисунке 2. Но, при этом нужно учитывать, что такая переделка исключает возможность подключения параллельных аппаратов. Микросхему K561ЛА5 можно заменить на К561ЛА7.
