Источник питания флуоресцентных ламп

Микросхемы MC3371 и MC3372

Многоканальный мостовой усилитель 20W

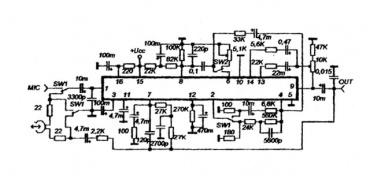

Микросхемы К174УН13, TDA1002A
Микросхемы К174УН13, TDA1002A

Микросхемы идентичны, выполнены в корпусах DIP с 16-ю выводами. Они содержат усилитель записи/воспроизведения с системой АРУ3 и предназначены для работы в магнитофонах среднего класса. Переключение "запись/воспр. производится переключателем SW1 (на схеме в режиме "воспроизведение). SVV2 служит для отключения АРУ3 при воспроизведении или при переходе на ручную регулировку.

Читать далее...

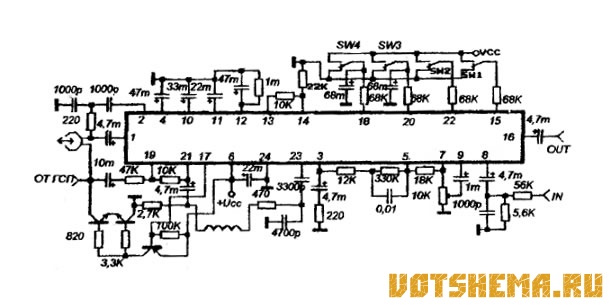

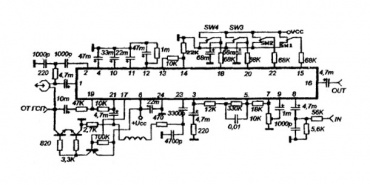

Микросхемы BA7751L, КА8401
Микросхемы BA7751L, КА8401

Микросхемы имеют одинаковые схемы и параметры, выполнены в корпусах SIL с 24-ю выводами. Предназначены для работы в качестве усилителей записи/ воспроизведения звука в видеомагнитофонах или магнитофонах высокого класса. Коммутация постоянных времени (120 ms и 70 mS) выполняется переключателем SW2.

Читать далее...

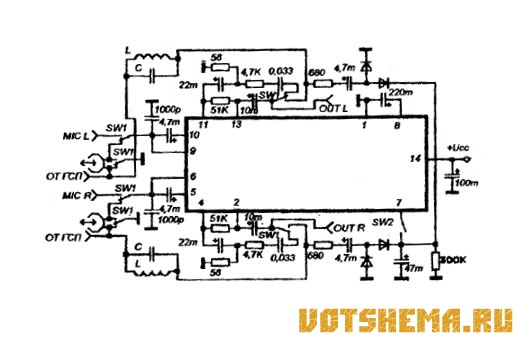

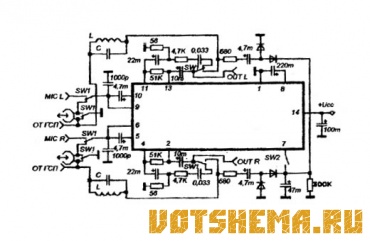

Микросхемы DBL1027, GL5501, KA2224, LA3220
Микросхемы DBL1027, GL5501, KA2224, LA3220

Микросхемы с одинаковыми схемами и параметрами, выполнены в корпусах DIP с 14-ю выводами, содержат двухканальные усилитель записи/воспроизведения для стереомагнитофонов среднего класса. Коммутация режимов - переключателем SW1, выключение АРУ3 - SW2.

Читать далее...

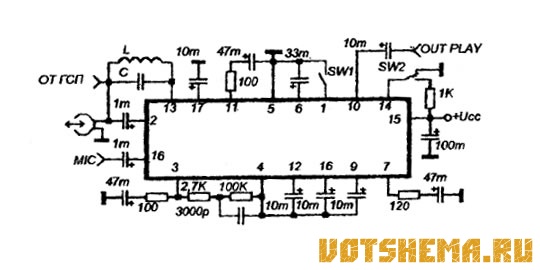

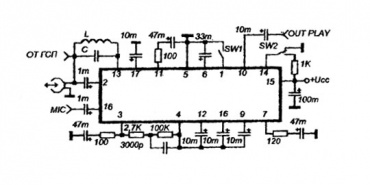

Микросхемы ВА5102, КА2983
Микросхемы ВА5102, КА2983

Микросхемы выполнены в корпусах DIP с 18-ю выводами. Имеют одинаковые параметры и типовые схемы включения. Содержат усилители записи/воспр. для магнитофонов среднего класса. Микросхема имеет логическую систему управления режимами "Зап./воспр." и систему блокировки звука.

Читать далее...
