Микросхемы КА2228, ТА7417Р
Микросхемы КА2228, ТА7417Р

Микросхемы идентичны, выполнены в корпусах SIL с 21- выводом, содержат двух канальные усилители записи/ воспроизведения Предназначены для работы в переносных магнитолах среднего класса. Переключатель SW1 управляет выбором источника сигнала при записи (MIC-микрофон или RADIO -радиоприемник).

Читать далее...

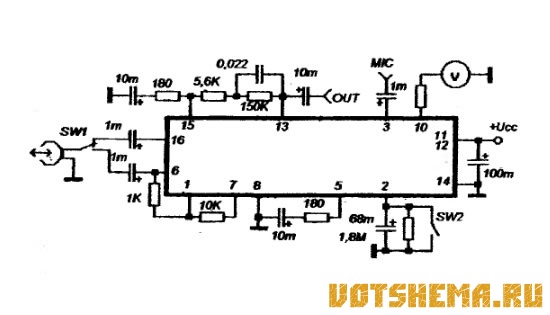

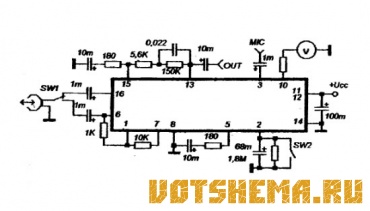

Микросхема mРС573Н
Микросхема mРС573Н

Микросхема выполнена в корпусе DIP с 16-ю выводами. Содержит усилитель записи/воспроизведения с системой АРУ3 для кассетного магнитофона низкого класса. Переключение режимов "запись-воспр." производится переключателем SW1 (на схеме показан в положении "воспр") Система АРУ3 отключается переключателем SW2.

Читать далее...

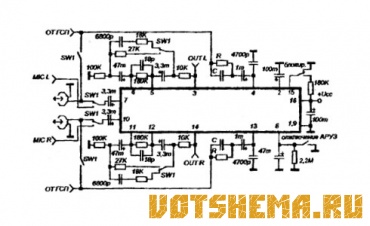

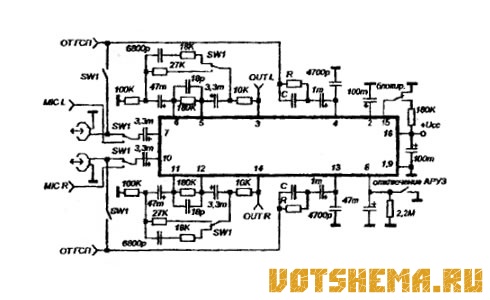

Микросхемы КА22261, ТА7668АР
Микросхемы КА22261, ТА7668АР

Микросхемы идентичны, выполнены в корпусах DIP с 16-ю выводами. Содержат стереофонические усилители записи/воспроизведения для магнитофонов среднего класса. При подаче напряжения более 3,5V на вывод 15 срабатывает блокировка звука.

Читать далее...



Микросхема КА2226, КА2227
Микросхема КА2226, КА2227

Эти микросхемы имеют одинаковые параметры и выполнены в одинаковых корпусах типа DIP с 16-ю выводами. Они содержать стереофонические усилители записи/воспроизведения с АРУ3, предназначены для работы в кассетных магнитофонах среднего класса. Переключение режимов "запись/воспр" производится переключателем SW1 (показан в режиме - Play).

Читать далее...
