Автомобильный вольтметр

Гирлянда со сменой цвета

Приемный тракт малогабаритной СВ-Радиостанции

Схема аналогового тахометра ВАЗ
Схема аналогового тахометра ВАЗ

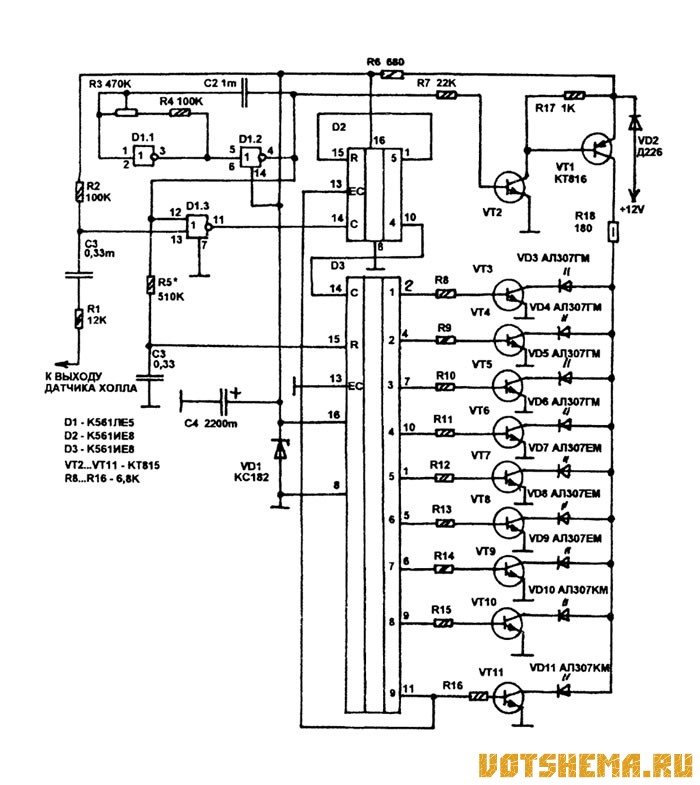

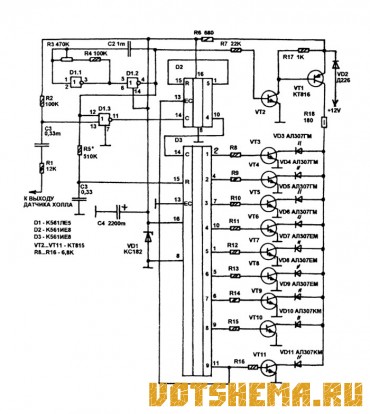

Первые выпускаемые автомобили ВАЗ-2108-09 не оснащались тахометрами. Будущему владельцу предлагалось на слух определять обороты работы двигателя, а также холостой ход. Ситуация можно было решить приобретением цифрового тахометра или любого другого схожей конструкции. Цифровые тахометры дают достаточно точную индикацию оборотов двигателя, но при вождении мелькание двух-трех цифр не может дать водителю точной информации о том, в каком диапазоне оборотов работает двигатель и к какому пределу приближается. Здесь более удобна круговая диаграмма с разноцветными зонами, по типу стрелочного тахометра.

Читать далее...



Схема бегущих огней с синхронизацией
Схема бегущих огней с синхронизацией

В литературе предложено достаточно много различных вариантов автоматов световых эффектов, создающих эффект бегущие огни. Существенное отличие этой конструкции в том, что скорость бегущего огня регулируется не только в ручную, но и изменяется в такт с громкостью звукового сигнала на выходе усилителя. Принципиальная схема показана на рисунке.

Читать далее...



Схема простого пробника-индикатора
Схема простого пробника-индикатора

Лампа горит когда щупы разомкнуты, и гаснет когда они замыкаются. Выходит лампа горит когда тока между щупами нет, и гаснет когда ток есть. Почему это происходит? Да, потому что для открывания транзистора нужно чтобы на его базе было некоторое напряжение по отношению к эмиттеру, которое вызывает базовый ток. В данном случае, когда щупы разомкнуты это напряжение поступает через резистор R1, а когда они замкнуты, ток идет по наименьшему сопротивлению - сопротивлению замкнутых щупов, и напряжение между базой и эмиттером становится равным нулю, а следовательно и ток равен нулю.

Читать далее...



Схема пробника-индикатора
Схема пробника-индикатора

При помощи пробника-индикатора можно проверить надежность соединений и целостность проводников в самых различных электрических цепях. Как работает этот прибор? Когда между щупами Х1 электрического контакта нет, базового тока транзистора тоже нет и транзистор закрыт. В результате ток через лампу не течет и она не горит. Если контакты замкнуть базовый ток появится, транзистор откроется и лампа загорится.

Читать далее...
