Схема электронных приборов на микросхеме К561ЛА7 (К176ЛА7)

Рассмотрим схемы четырех электронных приборов построенных на микросхеме К561ЛА7 (К176ЛА7). Принципиальная схема первого прибора показана на рисунке 1. Это мигающий фонарь. Микросхема вырабатывает импульсы, которые поступают на базу транзистора VT1 и в те моменты, когда на его базу поступает напряжение единичного логического уровня (через резистор R2) он открывается и включает лампу накаливания, а в те моменты, когда напряжение на выводе 11 микросхемы равно нулевому уровню лампа гаснет.

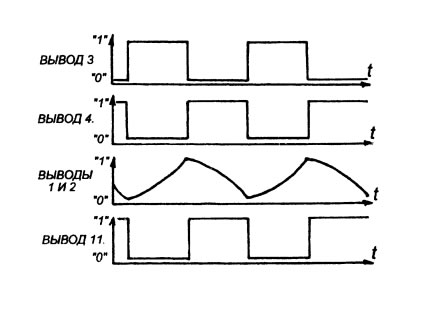

График, иллюстрирующий напряжение на выводе 11 микросхемы показан на рисунке 1А.

Рис.1А
Схема электронных приборов на микросхеме К561ЛА7 (К176ЛА7)Микросхема содержит четыре логических элемента "2И-НЕ", входы которые соединены вместе. В результате получается четыре инвертора ("НЕ". На первых двух D1.1 и D1.2 собран мультивибратор, вырабатывающий импульсы (на выводе 4), форма которых показана на рисунке 1А. Частота этих импульсов зависит от параметров цепи, состоящей из конденсатора С1 и резистора R1. Приблизительно (без учета параметров микросхемы) эту частоту можно рассчитать по формуле F = 1/(CxR).

Работу такого мультивибратора можно пояснить так: когда на выходе D1.1 единица, на выходе D1.2 — нуль, это приводит к тому, что конденсатор С1 начинает заряжаться через R1, а вход элемента D1.1 следит за напряжением на С1. И как только это напряжение достигнет уровня логической единицы, схема как-бы переворачивается, теперь на выходе D1.1 будет ноль, а на выходе D1.2 единица.

Теперь уже конденсатор станет разряжаться через резистор, а вход D1.1 будет следить за этим процессом, и как только напряжение на нем станет равно логическому нуля схема опять перевернется. В результате уровень на выходе D1.2 будут импульсы, а на выходе D1.1 тоже будут импульсы, но противофазные импульсам на выходе D1.2 (рисунок 1А).

На элементах D1.3 и D1.4 выполнен усилитель мощности, без которого, в принципе, можно обойтись.

В данной схеме можно использовать детали самых разных номиналов, пределы, в которые должны укладывать параметры деталей отмечены на схеме. Например, R1 может иметь сопротивление от 470 кОм до 910 кОм, конденсатор С1 иметь емкость от 0,22 мкФ до 1,5 мкФ, резистор R2 — от 2 кОм до 3 кОм, таким же образом подписаны номиналы деталей и на других схемах.

Рис.1Б
Схема электронных приборов на микросхеме К561ЛА7 (К176ЛА7)Лампа накаливания — от карманного фонаря, а батарея питания — либо плоская на 4,5В, либо "Крона" на 9В, но лучше если взять две "плоские", включенные последовательно. Цоколевка (расположение выводов) транзистора КТ815 показана на рисунке 1Б.

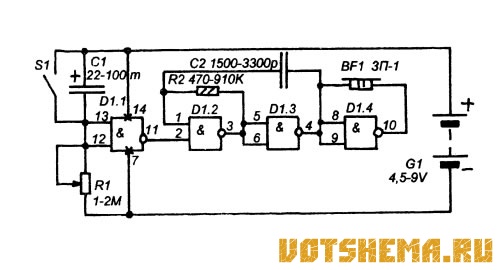

Второе устройство — реле времени, таймер со звуковой сигнализацией окончания установленного временного промежутка (рисунок 2). В основе лежит мультивибратор, частота которого сильно увеличена, по сравнению с пред-идущей конструкцией, за счет уменьшения емкости конденсатора. Мультивибратор выполнен на элементах D1.2 и D1.3. Резистор R2 взять такой же как R1 в схеме на рисунке 1, а конденсатор (в данном случае С2) имеет значительно меньшую емкость, в пределах 1500-3300 пФ.

В результате импульсы на выходе такого мультивибратора (вывод 4) имеют звуковую частоту. Эти импульсы поступают на усилитель, собранный на элементе D1.4 и на пьезокрамический звукоизлучатель, который при работе мультивибратора издает звук высокого или среднего тона. Звукоизлучатель — пьезокерамический зуммер, например от звонка телефона-трубки. Если он имеет три вывода нужно подпаять любые два из них, а потом опытным путем выбрать из трех два таких, при подключении которых громкость звука максимальная.

Рис.2
Схема электронных приборов на микросхеме К561ЛА7 (К176ЛА7)

Мультивибратор работает только тогда, когда на выводе 2 D1.2 будет единица, если ноль — мультивибратор не генерирует. Происходит это потому, что элемент D1.2 это элемент "2И-НЕ", который, как известно , отличается тем, что если на его один вход подать нуль, то на его выходе будет единица независимо от того, что происходит на его втором входе.
